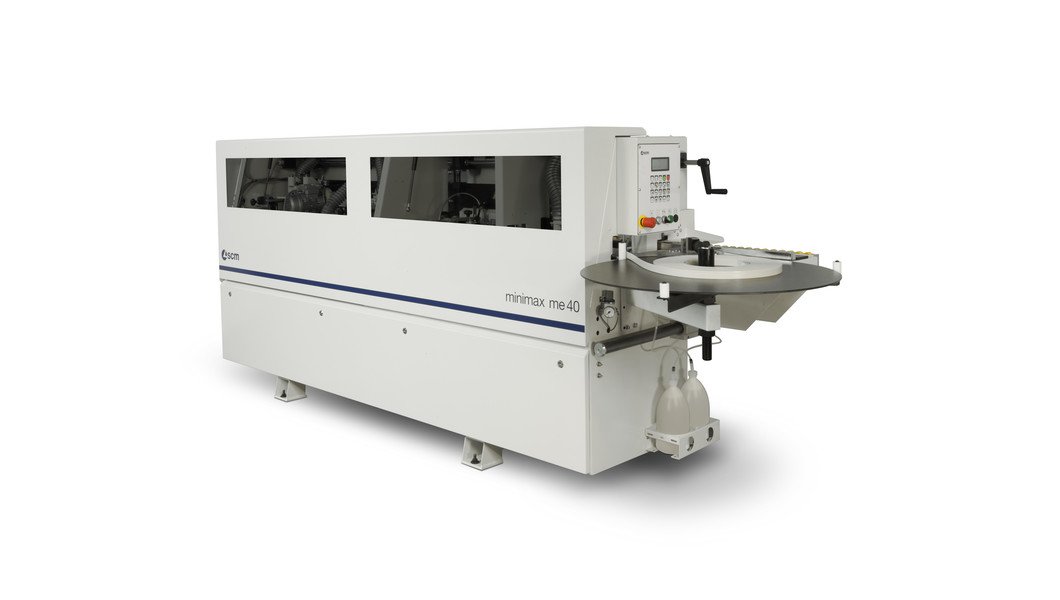

minimax me 40 t
Сделать запрос
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
пульт управления станком, расположенный с фронтальной стороны
стальная моноблочная станина повышенной устойчивости и жесткости, гарантирующая сохранение рабочих настроек
верхний прижим в виде стальной балки с двмя рядами обрезиненными роликами на подшипниках.
ручной механизм вертикальной регулировки прижима с автоматической перенастройкой рабочих узлов на толщину плиты
цифровой индикатор настроенной толщины плиты
цепной конвейер подачи с подпятниками, имеющими резиновое покрытие с высокими фрикционными свойствами.
Скольжение подпятников по двумя направляющим, одной круглой и одной плоской, для обеспечения прямолинейности движения и уменьшения бокового усилия. Ручная смазка подпятников.
дополнительная роликовая опора по всей длине станка
отдельный выход с патрубком аспирации над клеевым узлом; централизованные патрубки для других рабочих групп
защитный кожух
электрический блок управления с ПЛК графическим экраном 4”. Широкие возможности: выбор языка, цифровая
панель «soft touch», кнопки и световые индикаторы, регулировка и отображение температуры клеевой ванны.
Главный выключатель питания с возможностью блокировки навесным замком, тепловые реле
аварийные кнопки
R0.01.14 minimax me 40 t – CE версия:
УЗЕЛ ПРИФУГОВКИ
В комплекте с двумя фрезами,диаметром 80мм. Фрезерует торец плит для получения идеальной поверхности кромки плиты.
Узел оснащен независимым патрубком аспирации, и обдувом, который очищает заготовку от пыли и стружки.
Регулировка съема: 0,5 -1 -1,5 – 2 мм
Возможность регулировки положения фрез по высотевертикального настройки фрезы для использования их даже в финале этапа заточки.
Комплект алмазного инструмента для узла прифуговки.
КЛЕЕВОЙ УЗЕЛ, УЗЕЛ ПОДАЧИ И ПРИКАТКИ КРОМКИ
Ванна быстрого нагрева для плавления клея-расплава, снабженная тефлоновым покрытием для упрощения процедуры замены клея
Клеенаносящий ролик
Контроллер температуры наносимого клея, интегрированный в ПЛК
Устройство автоматической рециркуляции неиспользованного клея
Механизм автоматической подачи рулонной кромки с гильотиной для отрезки кромки толщиной до 3 мм
Дисковый держатель рулона диаметром 730 мм
Блок из двух стальных прикатывающих роликов разнонаправленной конической формы
Механизм регулировки входной направляющей линейки на толщину кромочного материала с индикатором положения
Переключатель для перевода клеевой ванны в режим
пониженной температуры (паузы) после определенного времени простоя станка
ТОРЦОВОЧНЫЙ УЗЕЛ
с высокочастотными двигателями для торцовки под углом 90° свесов кромки спереди и сзади детали
ФРЕЗЕРНЫЙ УЗЕЛ
В комплекте: высокочастотные двигатели, вертикальный и фронтальные плоские копиры с хромированной отшлифованной поверхностью для точного позиционирования инструмента по месту обработки.
Узел оснащается комбинированными фрезами диаметром 55,3 мм:
радиусная часть фрезы используется для придания радиуса для кромки 2 мм и для снятия свесов на тонкой кромке.
Прямая часть фрезы для снятия свесов на рейках из массива толщиной до 5 мм.
Переход в работе с радиусной кромки на кромку из массива до 5 мм происходит простым смещением фрез.
Толщина кромочного материала отображается на двух индикаторах.
Узел оснащѐн независимыми аспирационными выходами.
58.05.15 Устройство быстрой замены клеевой ванны.
Включает устройство быстрого блокирования/разблокирования клеевой ванночки.
Система двойной терморегуляции (активируется с панели управления) позволяет работать с двумя различными рабочими температурами. Это необходимо, например, при использовании полиуретанового клея
58.04.66 Специальный торцовочный узел с функцией «РАДИУС»
Устанавливается взамен стандартного торцовочного узла, выполняет в процессе торцовки переднего и задненго свеса одновременно закругление угла
При работе с массивной рейкой, торцовочный узел переводится в режим прямого реза.
Непосредственный контроль с панели управления.
Комплектация:
— 1 высокачостный мотор (0,19 кВт – 12.000 об/мин)
— 1 пила Ø 125 мм Z12
58.04.79 Узел кромочной цикли:
для чистовой обработки кромок из ПВХ/АБС с радиусом фаски 2 мм
Жесткая конструкция узла исключает вибрации и, как следствие,
позволяет добиться высокого качества обработки.
Точность обработки обеспечивается за счет горизонтальных и
вертикальных плоских копиров (с полированным
хромированными поверхностями), служащих для точной
установки циклей по месту обработки.
Пара ножей входит в компоновку (R= 2мм; другие радиусы – по
запросу).
Исключение из работы: вручную.
58.08.34 Узел клеевой цикли:
Удаляет все излишки клея, выступившие из клеевого шва между
кромочным материалом и панелью, облегчает последующее
полирование
Жесткая конструкция узла исключает вибрации и, как следствие,
позволяет добиться высокого качества обработки.
Точность обработки обеспечивается за счет горизонтальных и
вертикальных плоских копиров (с полированным
хромированными поверхностями), служащих для точной
установки циклей по месту обработки.
Исключение из работы: вручную.
58.04.44 Полировальный узел
с двумя независимыми двигателями S1 0,14кВт – 2.800 об/мин
для очистки и полировки кромки.
Двигатели могут регулироваться по вертикали и углу наклона
для настройки оптимального режима очистки/полировки.
