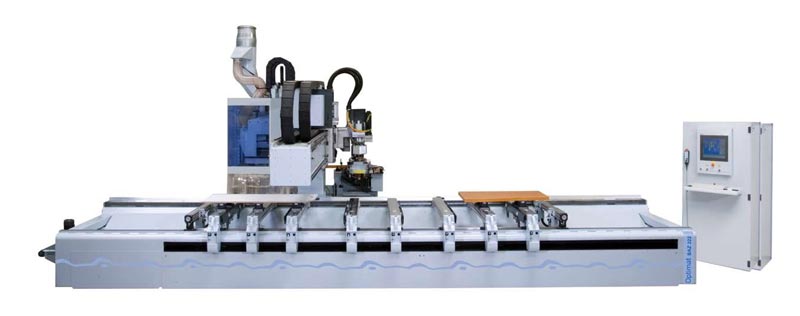

HOMAG модель BAZ 222/40/K
Сделать запросОбрабатывающий центр с числовым программным управлением для выполнения операций фрезерования, сверления, облицовывания кромкой и последующей ее обработки для индивидуального производства мебельных деталей, обработки массивной древесины и аналогичных материалов.
Сопутствующие товары и услуги для станков HOMAG BAZ 222/40/K
Базовый станок
- станина станка в стабильном исполнении из стальных профилей
- структурный лак серый RDS 240 80 05
- система линейных направляющих c защитой от пыли

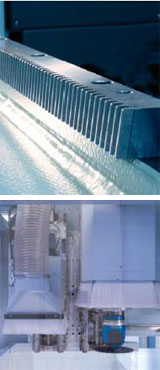

- приводы с зубчатой рейкой для Х- и Y-оси - шарико-винтовая пара для Z-оси
- не требующие обслуживания приводы с цифровыми серводвигателями переменного тока для высокой точности обработки контура
- 2 шт. оси Z (Z1, Z2). Для независимого использования сверлильной головки и главного шпинделя
- путь перемещения Z-оси = 600 мм Для возможности использования большой длины инструмента также и для заготовок большой толщины
- скорость перемещения: векторная скорость = 113 м/мин, X- и Y-оси = 80 м/мин Z-ось = 30 м/мин
- отдельный аспирационный кожух для главного шпинделя и сверлильный головки с центральными аспирационными патрубками
- центральная смазка для всех приводов и линейных направляющих
- подключение пневматики R 1/2 дюйма, 7 бар
Параметры заготовок
- длина заготовки макс:
- все агрегаты: однокр. - 4000 мм, маятн. - 1375 мм
- диам. инстр. 25 мм: однокр. - 4175 мм, маятн. - 1550 мм
- ширина заготовки макс:
- все агрегаты: упор спереди - 1150 мм, упор сзади - 1400 мм
- диам. инстр. 25 мм: упор спереди - 1220 мм, упор сзади - 1550 мм
- оклеивание: упор спереди - 1200 мм, упор сзади - 1475 мм
- толщина заготовки:
- макс. 300 мм включая вакуумные прижимы и обработку фрезерованием по периметру
- макс. 60 мм включая вакуумные прижимы без ограничения для агрегатов и аспирации
- мин. 12 мм при фрезеровании фаски
- мин. 16 мм при фрезеровании радиуса или мин. 2 х радиусов +10 мм
- указанные размеры заготовок не равны макс возможным размерам обработки
- максимальные размеры обработки указаны в отдельной таблице
- мин. размеры заготовки зависят от; зажимных устройств, поверхности заготовки и контура
- параметры обработки зависят от кромки и клея

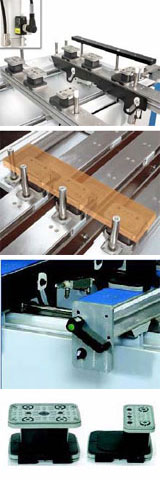

Зажимной стол
- Тип стола К - консольный. Зажимной стол с консолями и бесшланговой подачей вакуума для установки любого количества вакуумных зажимов в любом месте;
- консоли вкл. упор спереди - 8 шт.
- упор сзади (фикс.) - 4 шт.
- шины для укладки - 6 шт.
- длина консолей - 1340 мм;
- упорные пальцы - 140 мм:
- боковые упоры:
- слева (место 1) - 2 шт.
- справа (место 2) - -;
- справа (зеркально) - 2 шт.
- вакуумные зажимы:
- 160x115x100 мм - 16 шт.
- 125x75x100 мм - 8 шт.
- пневматические подключения для зажимных элементов: по 2 на одно место обработки;
- вакуумные подключения для шаблонов: по 2 на одно место обработки;
- рабочая высота 950 мм от нижней кромки заготовки;
- линейные направляющие для точного и жесткого перемещения зажимных консолей - конструкция с большим пространством под консолями, обеспечивающим доступ со всех сторон, для удобства удаления стружки и отходов
- упорные пальцы, переставляемые вручную для заготовок с/без свеса облицовочного слоя;
- упорные пальцы с контролем конечного положения во избежание столкновений с режущим инструментом во время обработки;
- вакуумные зажимы 100 мм высотой для обработки нижней части заготовки;
- запатентованный двойной контур вакуумного зажима для постоянной передачи вакуума с консоли на вакуумные зажимы и отдельно на детали;
- двойная укладка и маятниковая обработка деталей для повышения производительности;
- рабочее поле и позиция упорных пальцев согласно техническому листу данных;
- заготовки с экстремальными размерами должны зажиматься шаблонами или механическими зажимами;
- нулевая точка станка слева спереди;
- заготовки укладываются вручную спереди.
Вакуумная система
Вакуумная система с водокольцевой вакуумной помпой.
Сравнительные характеристики:
- Водокольцевая вакуумная помпа - 66мЗ/час
- Пластинчатая вакуумная помпа - 100 мЗ/ч
Оклеивающий агрегат Power Edge на отдельной оси на раме сзади основного шпинделя
- для приклеивания кромочного материала на 360 градусов встык, на прямые и фигурные кромки
- нанесение клея происходит на кромочный материал
- подача полосового материала вручную
- включая емкость для плавления и подачи клея-расплава
- 1 прессующий ролик диам.50 мм для предварительного прессования
- 1 допрессовывающий ролик диам 35 мм
- коротковолновый излучатель для подогрева толстых кромок
- управление - с помощью ЧПУ
- внутренний радиус при угле 90 град.: мин.ЗОмм (независимо от толщины кромочного материала)
- внешний радиус в зависимости от гибкости кромочного материала (от 8 мм)
- высота кромки : макс.65 мм (мин.свес кромки на сторону 2 мм)
- толщина кромочного материала : 0.4 - 3 мм (зависит от материала, напр. ПВХ мин. 1 мм)
Система управления POWER CONTROL PC 85
Аппаратное обеспечение
- SPS - управление
- операционная система Windows ХР (US) embedded - промышленный ПК2x1.6 GHz и 1024 Mbyte RAM
- плоский цветной TFT-экран 17 дюймов
- ПК-клавиатура и мышь
- 1 стационарный жесткий диск
- 1 жесткий диск для сохранения данных
- 1:1 сохранение (клонирование)
- USB-подключение
- ручное управление для пускового режима
- цифровая оптоволоконная техника привода для работы без помех
- цифровая система шин
- защита от вирусов
- подключение Ethernet через дополнительную плату и сетевое программное обеспечение
- USV (бесперебойное энергоснабжение) защищает компьютер от повреждений при перебоях в сети, при перегрузке и коротком замыкании

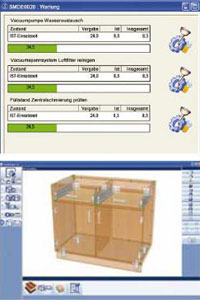

Программное обеспечение:
- путевое управлением по всем осям и параллельными процессами за счет многоканальной техники
- функциея Look-Ahead для обеспечения оптимальных скоростей на переходах
- динамическое управление для точного ведения контура
- программный пакет РС85 с графическими программами обслуживания: -WoodWOP для графического составления программ ЧПУ в диалоговом режиме. Большая библиотека программ (макросов) с готовыми контурами, деталями корпусной мебели, плит, дверей и т.д., включая постпроцессор -графический банк данных инструментов
- управление производственными спецификациями
- обслуживание ЧПУ
- графическое отображение вакуумных присосок
- извещения об ошибках в текстовом режиме
- система диагностики woodScout (опция)
- Schuler MDE Basic для учета данных станка
- wood Design для автономного ПК: Программа с современной 3D поверхностью для интерактивного создания корпусной мебели с выводом woodWOP-программ с компонентами для отдельных шагов обработки
- Теледиагностика через модем - расчеты согласно отдельному договору на телесервис
Электрооборудование
- отдельностоящий электрораспределительный шкаф на роликах для установки справа или слева от станка (стандарт - справа)
- интегрированный в шкаф пульт управления
- рабочее напряжение 400 В, 50/60 Гц
- разрешенная температура окружающей среды для эксплуатации станка : от+ 10 до+ 40 град.
Устройства защиты и безопасности
Обеспечение безопасности оператора в зоне обслуживания при помощи защитных ковриков.
Пакет качества НОМAG
- электрические кабели подачи энергии в Х-. Y-. Z- направлении поставляются в закрытом исполнении, чтобы избежать повреждений кабеля
- линейные направляющие в пылезащищенном исполнении (защита металлической полоской)
Документация
На русском языке, на CD-ROM и в печатном виде.

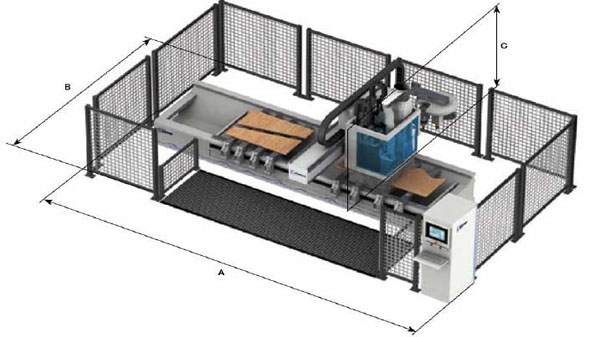

Установочные габариты BAZ 222/40/K:
Размер А | 8750 мм |
Размер В | 5250 мм |
Размер С | 2950 мм |
Необходимое дополнительное оснащение
Усиленный вакуумный насос (Опция 7075)
Насос мощностью 100 м3/час вместо стандартного 66м3/час.
Главный шпиндель 11 кВт (Опция 7437)
- с интерфейсом для HSK F63
- для крепления инструментов и агрегатов
- асинхронный двигатель переменного тока с регулируемым вектором момента вращения даже при малых оборотах, напр., при применении шлифовальных агрегатов
- жидкостное охлаждение с контролем температуры во избежание термических повреждений и для увеличения срока службы
- шпиндель с гибридными подшипниками для высокой точности и длительного срока службы при высоких оборотах - 11 кВт в режиме S6-режиме, 7.5 кВт в режиме S1
- регулировка числа оборотов 1000-18000 об/мин
- полный момент вращения 0 -12000 об/мин
- полная номинальная мощность от 12000 об/мин
- вес инструмента макс. 5 кг вкл.крепление инстр
- длина инструмента макс. 200 мм
- диаметр инструмента:
- макс. 180 мм для фрезерного инструмента
- макс. 200 мм для шлифовального инструмента
- сенсор биения шпинделя для защиты шпинделя от несбалансированного инструмента
- автоматическое уменьшение скорости подачи при уменьшении установленного числа оборотов шпинделя
- без крепления инструмента и инструмента
Стыковочный узел с осью "С" (Опция 7443)
- для установки обрабатывающих агрегатов
- интегрированная система пневматики и поворота оси на 360* с передачей крутящего момента и опорой на 3 точки
Сверлильная головка на 13 шпинделей V9/H4 (Опция 7474)
Сверлильная головка 13 шпинделей:
- электроддвигатель 1.5 кВт
- частота вращения регулируемая до макс. 7500 об/мин
Вертикальные шпиндели 9 шт.
- шпиндели имеют систему быстрой смены сверл
- вызываются индивидуально и имеют механическую блокировку в рабочем положении для обеспечения гарантированной глубины сверления
- расположение шпинделей в виде буквы L
- межцентровое расстояние между шпинделями: 32 мм
- диаметр сверла: макс. 35 мм
- длина сверла: 70 мм
- диаметр хвостовика: 10 мм
- с плошадью зажима и установочным винтом
- направление вращение: правое, левое попеременно
- без инструмента
4 горизонтальных:
- 2 сверлильных шпинделя: Х-направление (+Х/-Х)
- 2 сверлильных шпинделя: Y-направление (+Y/-Y)
- диаметр сверла: макс. 10 мм
- крепление сверла: 0 10 мм
- общая длина сверла: 70 мм
- с плошадью зажима и установочным винтом
- направление вращение: правое, левое попеременно
- без инструмента
Тарельчатый механизм смены инструмента, 12-ти позиционный (Опция 7511)
- для инструмента и агрегатов с креплением HSK63-F
- вес инструментов макс.6 кг, вкл. крепление
- возможно следующее оснащение: 12 шт. х диаметр макс. 135 мм, 6 шт. х диаметром макс. 180 мм, 6 шт х диаметром макс. 85 мм
- макс. диаметр шлифовального инструмента 200 мм
Пильно-торцовочный агрегат (Опция 7511)
- для автоматической замены в главный шпиндель
- для выборки пазов и резания сверху под любым углом к заготовке, а также для прямоугольных вырезов
- торцевание свесов кромочного материала и делительные резы до толщины заготовки макс. 50 мм
- число оборотов макс. 9000 об/мин
- крепежный фланец диаметром 30 мм с 4 болтами с утапливаемой головкой М5
- ТК диаметр 52 мм - LL
- делительная и торцовочная пила диаметром 180 х 30 х 3,2, Z = 54
- толщина пильного диска макс. 10 мм при пазовании
- макс, диаметр пильного диска 200 мм
- с возможностью неограниченного поворота через ось С
- тяжелые обработки должны проводиться за несколько этапов
- макс, поперечное сечение ДСП-плиты: 120 мм2 при 10 м/мин
- макс, лспесвчное ce-ewe массив /твердого деhtва: 70 мм2 при 10 м/мин
Сверлильно-фрезерный агрегат 4-х шпиндельный (Опция 7511)
- для автоматической замены в главный шпиндель.
- для горизонтальных сверлильных и легких фрезерных работ, таких как пазование, выборка пазов, углов и фрезерования кромок
- четырехсторонний вылет шпинделей - крепление зажимных цанг ER25 DIN6499 с максдиаметром хвостовика 16 мм
- вылет инструмента макс. 50 мм - число оборотов макс 13500 об./мин
- стандартная зажимная цанга диаметром 10 мм
- с неограниченным поворотом через ось С
- без инстсумента
Обдувочное сопло (Опция 7565)
- для автоматической замены в главный шпиндель
- с возможностью неограниченного наклона через ось С.
Только в сочетании с интерфейсом агрегатов и агрегатом главного шпинаепя.
Узел торцевания и магазин кромки на один рулон (Опция 7633)
- Перемещается на консоли в направлении оси X.
- Для автоматической подготовки попосового кромочного материала для оклеивающего агрегата.
- Тарелка для рулона смонтирована на стороне обслуживания.
- Диаметр рулона макс. 800 мм
- Высота кромки, макс. 65 мм
- Контроль за окончанием кромочного материала при его остаточной длине 1800 мм.
Комбинированный агрегат фрезерования/циклевания кромки (Опция 7303)
- для автоматической установки в главный шпиндель - одновременная обработка сверху/снизу
- сторона 1 предназначена для снятия свесов кромки, сторона 2 - для циклевания кромки после чернового фрезерования
- копирование сверху, снизу и сбоку для компенсации допусков заготовки и кромки
- мин. внешний радиус R=5 мм при угле 90град (в зависимости от кромки)
- мин. внутренний радиус R=30 мм при угле 90град (в зависимости от кромки)
- толщина кромки макс. 4 мм.
- толщина заготовки макс. 60 мм
- мин. свес заготовки ок. 25 мм
- число оборотов макс. 12000 об/мин. - неограниченный поворот через С-ось, тем самым обеспечивая постоянное давление под прямым углом к заготовке
- без инструмента
Радиусные ножевые головки co сменными пластинами - 2шт. (Опция 7739)
- Z=3. акл. 9 шт. сменных пластин.
- Радиус R= от 1 до 5 мм (указывается при заказе)
Радиусные ножи для цикли - 2шт. (Опция 7721)
- R= от 1 до 5 мм (указывается при заказе)
Светодиодные индикаторы позиций на консолях (LED) (8шт.) (Опция 7303)
- оптическая светодиодная система ицоикации для позиционирования вакуумных присосок
- запрограммированные в WoodWOP позиции консолей и присосок указываются на столе в направлениях X и Y оптически при помощи светодиодных индикаторов с шагом 5 мм
- в промежуточных положениях достигается точность позиционирования +/-2,5 мм
Документация на русском языке (Опция 8336)
Документация на CD документация в печатном виде.
