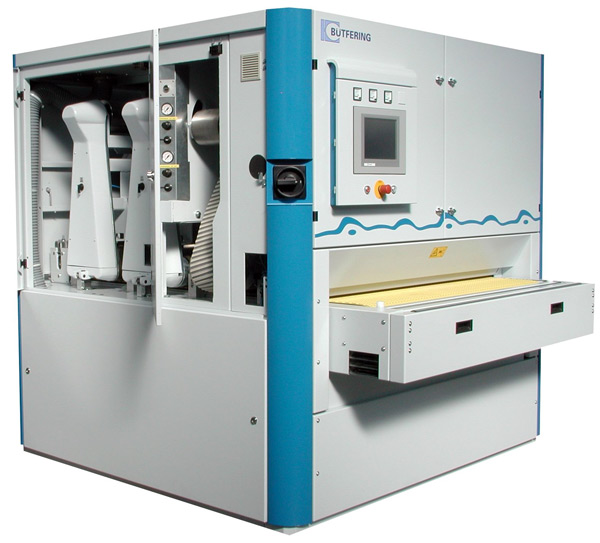

BUTFERING Optimat SCO 313 QCE DIAMOND 2008
Сделать запрос
Технические характеристики:
| Рабочая ширина: | 1.350 мм |
| Ширина шлифовальной ленты: | 1.370 мм |
| Ширина шлифовальной ленты на поперечном агрегате: |
150 мм |
| Длина шлифовальной ленты: | 2.620 мм |
| Длина шлифовальной ленты на поперечном агрегате: |
5.360 мм |
| Мощность привода первого агрегата: | 13,5кВтС |
| Мощность привода второго агрегата: | 15 кВт |
| Мощность привода третьего агрегата: | 7,5 кВт |
| Мощность привода финишной щетки: | 0,75 кВт |
| Мощность привода вакуума: | 3 кВт |
| Электрика: | 400В-50Гц-3фазы |
| Общая потребляемая мощность: | 43 кВт Q |
| Подключение сжатого воздуха: | не менее 6 бар |
| Потребление сжатого воздуха: | 140 л/мин |
| при вкл. обдуве шлифовальной ленты: | 1070 л/мин |
| Необходимая мощность аспирации: | 7.790 куб. м3/час |
| Cкорость воздуха в системе аспирации: | 20м/сек |
| Длина/ширина/высота станка: | 2800 / 2200 / 2550 мм |
| Вес станка: | 5.600кг |

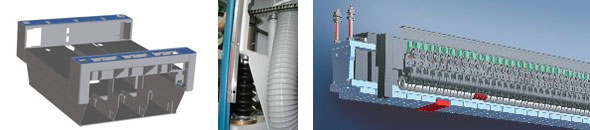

Постоянная высота прохода заготовок (900 мм) благодаря возможности перестановки верхней части станка (3 - 160 мм) при помощи 4-х шпинделей с трапецеидальной резьбой. Сторона смены шлифовальной ленты - левая.
Система MPS DIAMOND: все сегментныебалки оснащены cистемойэлектромагнитов позволяющих регулироватьшлифовальное давление в каждом сегменте в отдельности, каждый сегмент управляется двумя считывающими роликами шириной 25мм.

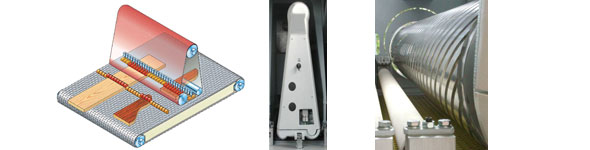

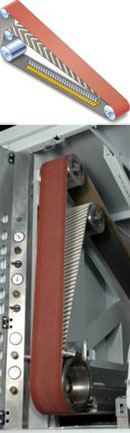

1 поперечный шлифовальный агрегат, состоит из:
- работающей внутри узла фетровой лентой
- скорость ленты 2 - 16 м/сек с бесступенчатой регулировкой
- одна сегментная балка с электромагнитным управлением, для белого шлифования и шлифования лака
- устройство обдува шлифовальной ленты, с управлением от заготовки

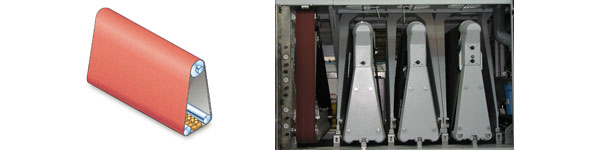

1 комбинированный шлифовальный агрегат, состоит из:
- агрегат с автоматической блокировкой
- скорость ленты 2 - 18 м/сек с бесступенчатой регулировкой
- один переставляемый по высоте, автоматически устанавливаемый профилированный стальной контактный вал с компенсацией зернистости для точного калибрования
- одна сегментная балка с электромагнитным управлением, для белого шлифования и шлифования лака
- устройство обдува шлифовальной ленты, с управлением от заготовки
1 агрегат со шлифовальным утюжками, состоит из:
- агрегат с автоматической блокировкой,
- скорость ленты 1 - 9 м/сек с бесступенчатой регулировкой
- одна сегментная балка с электромагнитным управлением, для белого шлифования и шлифования лака
- переключатель направления вращения шлифовальной ленты (в направлении подачи и против направления подачи заготовки)
- устройство обдува шлифовальной ленты (две обдувочные штанги), с управлением от заготовки
- Аспирационный патрубок для поперечного шлифовального агрегата (диаметром 160 мм), для второго (диаметром 180 мм) и третьего агрегатов (2 патрубка диаметром 180 мм) для гарантированного поддержания значения ПДK
- Система создания вакуума с вентилятором, интегрированным в станину, включая аспирационный патрубок диаметром 160 мм. А также устройство деления вакуума при необходимости.
- Защищённая укладка шлифовального язычка в станине станка.
- Привод шлифовальной ленты с электронным, не изнашивающимсятормозом.
- Оптическое, бесконтактное управление шлифовальной лентой.
- Пневматическое устройство натяжения шлифовальной ленты с интегрированным устройством выравнивания кромок шлифовальной ленты.
- Цветной сенсорный экран Touch-Screen с графической поддержкой с памятью на 200 шлифовальных программ для полностью автоматического управления станком.
- Автоматический контроль толщины заготовок по всей рабочей ширине на входе в станок и измерительный прибор «МЕ 5000» с дистанционной передачей данных на станок, с возможностью последующей автоматической переналадки станка на истинные значения.
- Защитное отключение станка при открытии боковых дверей и при толщине заготовок, превышающей допустимые значения, для защиты обслуживающего персонала, станка и заготовок, включая оповещение в прямом тексте на табло управления.
- Скорость конвейерной ленты с бесступенчато регулируемым по частоте приводом 2,5 - 13 м/мин.
- Финишная чистящая щетка с приводом на выходе из станка с аспирационным патрубкам Ø 140 мм.
- Подготовленное место для установки одной из следующих опций:
- Scotch-Brite щётки или структирующей щётки.
- устройство очистки заготовок с ионизацией для нейтрализации электростатического напряжения, для более качественной очистки заготовки, включая систему очистки с вращающимися соплами.
- комбинация из 1. и 2. при этом финишная щётка не ставится.
- Scotch-Brite щётки или структирующей щётки.
- Выдвигающийся на загрузке из станины ролик для у добства укладки больших заготовок 300 мм.
- Оптимальная подача заготовок при помощи подпружиненных прижимных роликов до и после распознавания заготовок, а также перед, позади и между шлифовальными агрегатами.
- Дополнительный шлифовальный язычок с мягким войлоком для промежуточного шлифования лаковых покрытий системы (без задвижек).
- Все электрические переключающие элементы в исполнении, соответствующем требованиям VDE.
- Станок проверен на выделение пыли и по всем пунктам соответствует директивам ЕС по станкам (СЕ).
Номер: 2029(1350 мм) - 1 шт. - RI 1Х - встроенная система очистки, установка вместо финишной щётки
Ионизация для нейтрализации электростатического напряжения, для более качественной очистки заготовки, включая систему очистки с вращающимися соплами и двумя патрубками Ø 140 мм. Необходимая аспирация: 1.100 м3/ч
Номер: 8336 - 1 шт. - Документация и тексты программ управления
- Руководство по эксплуатации на русском языке, рекомендации по эксплуатации и техническому обслуживанию.
- Каталог и чертежи запчастей , пневмо и электросхемы. На немецком и английском языках
