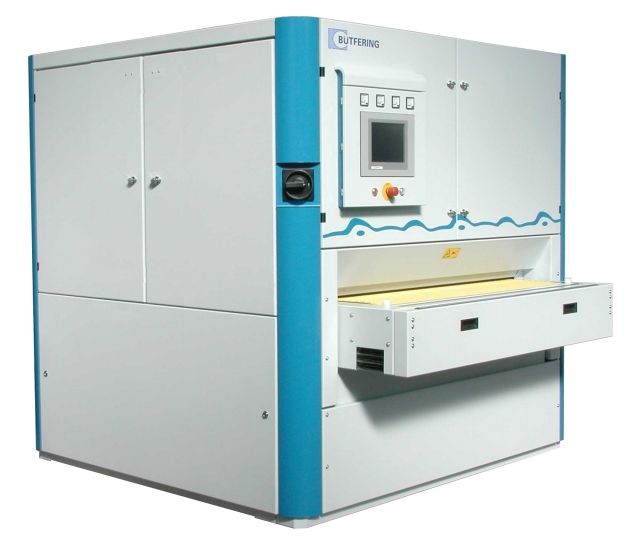

BUETFERING модель SBR 213 TB Profi Line

Технические характеристики:

• Постоянная высота прохода заготовок (900 мм) благодаря возможности перестановки верхней части станка (3 - 160 мм) при помощи 4-х шпинделей с трапецеидальной резьбой.
• Станина предназначена для установки четырех шлифовальных агрегатов!
• Сторона обслуживания шлифовальных агрегатов - левая.
• Аспирационные патрубки 2 х Ø180 мм, для гарантированного поддержания значения ПДК.
• Цветной графический терминал управления с 600 свободных мест для сохранения программ обработки.
• Высококачественная подающая лента в вакуумном исполнении.
• Вакуумный вентилятор интегрирован в станину станка.
• Защитное отключение станка при открытии боковых дверей и при толщине заготовок, превышающей допустимые значения, для защиты обслуживающего персонала, станка и заготовок, включая оповещение в прямом тексте на табло управления.
• Подача транспортной ленты с бесступенчато регулируемым по частоте приводом 2,5 - 13 м/мин.
• Все электрические переключающие элементы в исполнении, соответствующем требованиям VDE.
• Станок проверен на выделение пыли и по всем пунктам соответствует директивам ЕС по станкам (СЕ).

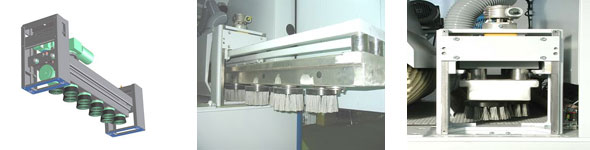

Номер: 0620 (1350 мм) 1 шт. - Т - агрегат со специальными щетками

Агрегат со щетками тарельчатого типа, приводной мотор 3 кВт, с бесступенчато регулируемыми оборотами щеток, от 25 до 650 об/мин, включая систему осцилляции, бесступенчато регулируемую от 36 до 240 раз/мин.

Вращение щеток: в направлении подачи и против направления подачи заготовки.

• щетки легко меняются при помощи вытягивания кассеты в сторону
• диаметр щёток 150 мм.
• изменяемое оснащение агрегата
• кассета состоит из 10 щеток

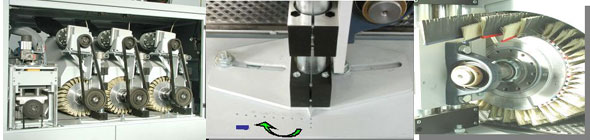

Номер: 0611 (1350 мм) 1 шт. - В - щеточный агрегат со специальными щетками

1 щеточный агрегат Ø 400 мм, приводной мотор 3 кВт, с без ступенчато регулируемыми оборотами щетки от 15 до 300 об/мин.

Вращение щеток: в направлении подачи и против направления подачи заготовки.

• каждый агрегат имеет отдельный привод
• индивидуальная установка высоты для каждого агрегата
• возможность изменять оснащение агрегата в зависимости от поставленной задачи
• изменения угла шлифования от 0 ° до 7° для оптимальной обработки краёв

Конфигурация щёток

• простое и быстрое изменение конфигурации агрегата путём замены щёток
• диаметр щёток - 400 мм
• 15- 300 об/мин. с бесступенчатой регулировкой

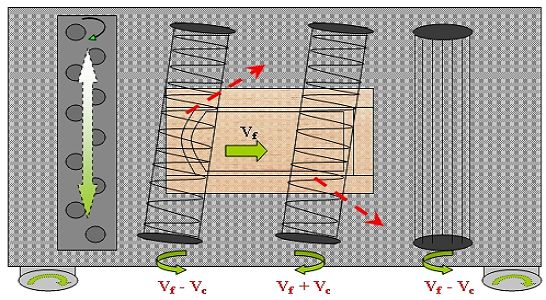

Принцип работы

(на схеме станок с 1 агрегатом Т и 3-мя агрегатами B):

агрегат с чашкообразными щётками	3 Finish-щётки
Vf = скорость подачи м/мин.
Vc = скорость шлифовальной ленты м/сек угол шлифования

Результат шлифования зависит от следующих параметров:

1. зернистость
2. скорость подачи Vf
3. скорость шлифования Vc
4. угол шлифования
5. давление в зависимости от оснащения агрегата и скорости вращения

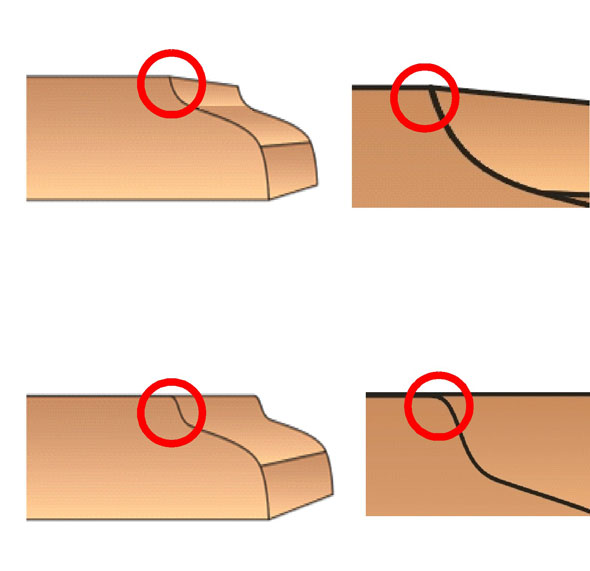

Округление краёв

До шлифования: острые края

После шлифования:края закруглены

Обычное шлифование тщёлкивание лака по краям	Обычное sbr шлифование, плавный переход -лак наносится более тонким,в следствии чего уменьшается расход лака -оптимальная адгезия на краях

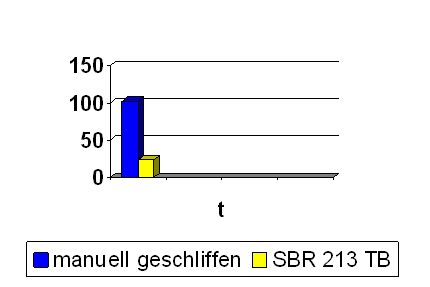

Экономия времени в сравнении с ручной обработкой

Номер: 2031 (1350 мм) - 1 шт. - Встроенная система очистки

Ионизация для нейтрализации электростатического напряжения, для более качественной очистки заготовки, включая систему очистки с вращающимися соплами и двумя патрубками Ø 140 мм.

Номер: 8336 - 1 шт. - Документация и тексты программ управления на русском языке

1. Руководства по эксплуатации на русском языке рекомендации по эксплуатации и техническому обслуживанию.
2. Каталог и рисунки запчастей, пневмо схемы, электро схемы на немецком или английском языках в печатном варианте формата А4

Опциональная оснастка:

Номер: 2023 (1350 мм) - 1 штука - GRM - щетка для очистки траспортной ленты

включая два аспирационных патрубка на выходе из станка ( диаметр 2х100мм)

Номер: 4031 (1350 мм) - 1 штука - Складной стол н выгрузке длиной 900 мм

со встроенным роликом на выходе из станка, для удобства работы с крупными заготовками.

Номер: 4530 - 1 штука - Измерительный прибор «МЕ 5000»

от 0-50 мм с дистанционной передачей данных на станок, включая крепление и зарядное устройство.

Номер: 4520 - 1 штука - Измерительный прибор «МЕ 3»

Для заготовок от 0-50 мм.
