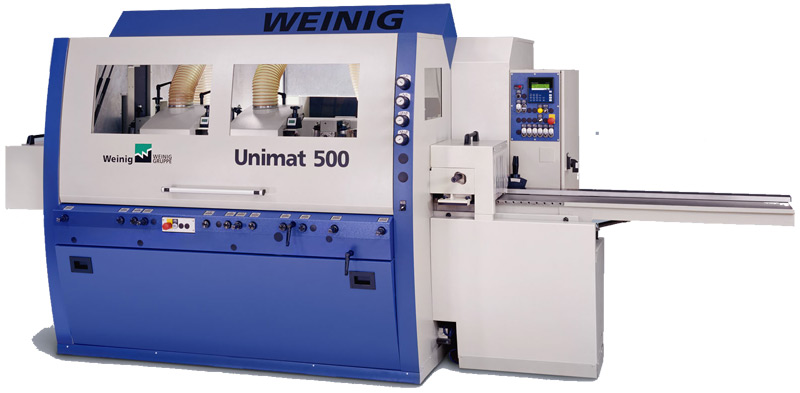

WEINIG модель Unimat 500 Profi (6 шпинделей)

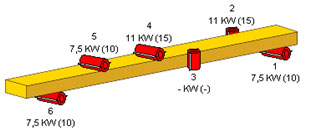

Расположение шпинделей №018:

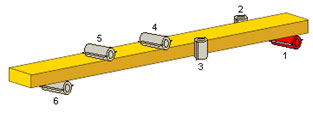

1-й шпиндель. Первый нижний горизонтальный шпиндель

• Двигатель с тормозом 7,5 кВт (10 л.с.)
• Диаметр 40 мм
• Число оборотов 6000 об/мин.
• Окружность резания инструмента 125 - 145 мм
• Величина осевого перемещения 5 мм
• Приспособление для выборки фальца, включая фрезу для выборки фальца
• Износостойкое покрытие MarathonCoating для вкладыша плиты стола перед первым нижним шпинделем

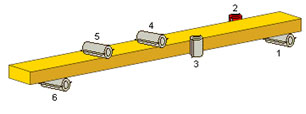

2-й шпиндель. Первый правый вертикальный шпиндель

• Двигатель с тормозом (общий с левым вертикальным шпинделем) 11 кВт (15 л.с.)
• Диаметр 40 мм
• Число оборотов 6000 об/мин.
• Окружность резания инструмента на 40 мм ниже уровня стола 100 - 200 мм
• Окружность резания инструмента на 55 мм ниже уровня стола 100 - 180 мм
• Максимальный диаметр инструмента за уровнем упоров 180 мм
• Максимальная глубина калевки 35 мм
• Величина осевого перемещения 55 мм

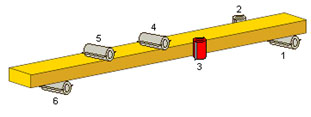

3-й шпиндель. Первый левый вертикальный шпиндель

• Общий двигатель с первым правым вертикальным шпинделем
• Диаметр 40 мм
• Число оборотов 6000 об/мин.
• Окружность резания инструмента на 40 мм ниже уровня стола 100 - 200 мм
• Окружность резания инструмента на 55 мм ниже уровня стола 100 - 180 мм
• Максимальная глубина калевки 35 мм
• Величина осевого перемещения 55 мм

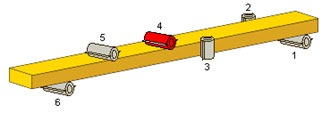

4-й шпиндель. Первый верхний горизонтальный шпиндель

• Двигатель с тормозом 11 кВт (15 л.с.)
• Диаметр 40 мм
• Число оборотов 6000 об/мин.
• Окружность резания инструмента 112 - 200 мм
• Максимальная окружность резания для прямых ножевых головок 180 мм
• Максимальная глубина калевки 35 мм
• Величина осевого перемещения 40 мм
• Секционный прижимной башмак перед верхним шпинделем, регулируется относительно окружности резания инструмента и отводится от инструмента, подпружиненный.

5-й шпиндель. Второй верхний горизонтальный шпиндель

• Двигатель с тормозом 7,5 кВт (10 л.с.)
• Диаметр 40 мм
• Число оборотов 6000 об/мин.
• Окружность резания инструмента 112 - 200 мм
• Максимальная окружность резания для прямых ножевых головок 180 мм
• Максимальная глубина калевки 35 мм
• Величина осевого перемещения 40 мм
• Секционный прижимной башмак перед верхним шпинделем, регулируется относительно окружности резания инструмента и отводится от инструмента, подпружиненный

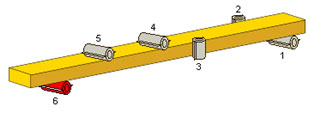

6-й шпиндель. Второй нижний горизонтальный шпиндель

• Двигатель с тормозом 7,5 кВт (10 л.с.)
• Диаметр 40 мм
• Число оборотов 6000 об/мин.
• Окружность резания инструмента 112 - 200 мм
• Максимальная глубина калевки 15 мм
• Величина осевого перемещения 35 мм

Общее для всех шпинделей:

• Все калевочные шпинделя динамически сбалансированы для высокой точности вращения.
• 4 Дополнительный комплект колец фрезерной оправки, длина зажима 170 мм, диаметр 40 мм

Система подачи

• Бесступенчатая подача, регулируемая по частоте, с тормозом 5 кВт (6,8 л.с.) 5 - 30 м/мин.
• Подающий валец перед первым нижним инструментом, пневматически регулируемый по высоте и глубине
• Игольчатые вальцы с ограничителем по глубине, самоочищающиеся
• Величина осевого перемещения подающих вальцов напротив левого шпинделя 35 мм

Электрика станка:

• Рабочее напряжение 400.
• Электрическое исполнение по DIN VDE 0113, электрическое оснащение промышленных станков EN60204, IEC-204-1.
• Другие предписания по электрике не предусмотрены.
• Перед эксплуатацией частотно регулируемых приборов или приспособлений, заказчик должен обеспечить установление устройства защитного отключения, управляемое дифференциальным током, согласно норме DIN/VDE 0100-482, в пожароопасных помещениях.
• Счетчик рабочего времени

Стойки станка, столы и упоры:

• Фуговальный стол длиной 2 м. (вкл. направляющую линейку)
• Ручной насос для подачи ваксилитой смазки для обессмоливания столов, включая 5 литров смазки.
• Один приводной обрезиненный ролик в переднем столе, или перед универсальным шпинделем (если таковой имеется), подпружиненный

Прижимные элементы и направляющие:

• Один боковой прижимный ролик перед левым шпинделем, попутно вращающийся и подпружиненный
• Боковой прижимный ролик на переднем столе, подпружиненный
• Верхние прижимные ролики, подпружиненные

Управление и обслуживание станка:

• Функция памяти для сохранения значений положений шпинделей для изготовления определенных профилей. Оси шпинделей с электронными двухзначными цифровыми индикаторами.
• Функции:
  • сохранение значений положений шпинделей, использованных при изготовлении профилей, под определённым номером профиля путем нажатия кнопок
  • при выборе нового номера профиля электронные двухзначные дисплеи показывают значения положений шпинделей
  • при установке шпинделей вручную показатели на дисплеях соответственно меняются
  • 99 ячеек памяти
• Места смазки для осевой настройки шпинделей
• Централизованное расположение мест смазки на передней части станка

Безопасность и защита от шума:

• Элементы полной защиты. Легко поднимаемый защитный кожух с окнами закрывает всю рабочую зону(система подачи и шпиндели)и защищает от механических повреждений. При поднятии защитного кожуха шпиндели и система подача автоматически отключаются. При CE-исполнении (на внутреннем европейском рынке) открытие защитного кожуха во время автоматического режима работы не возможно.
• Электромагнитная блокировка защитного кожуха (только после полной остановки шпинделей, примерно через 15 сек., кожух можно будет поднять)
• Один источник внутренней подсветки в защитном кожухе.
• Для распиловочных работ, например пиление и изготовления многопрофильных изделий, необходимы соответствующие защитные устройства. Необходимо проконсультироваться со специалистами фирмы Weinig.

Обслуживающий инструмент:

• 2 ножевые головки для рабочей высоты 120 мм, Centrolock 530 с быстрозажимными планками, поворотные ножи из быстрорежущей стали HSS, угол зажима 27 градусов, максимальная скорость вращения 9000 об/мин
• 125 мм x 130 мм x 40 мм, Z=2, № 530 125 44
• 2 ножевые головки для рабочей ширины 230 мм, Centrolock 530 с быстрозажимными планками, поворотные ножи из быстрорежущей стали HSS, угол зажима 27 градусов, максимальная скорость вращения 9000 об/мин
• 125 мм x 240 мм x 40 мм, Z=2, № 530 125 56
