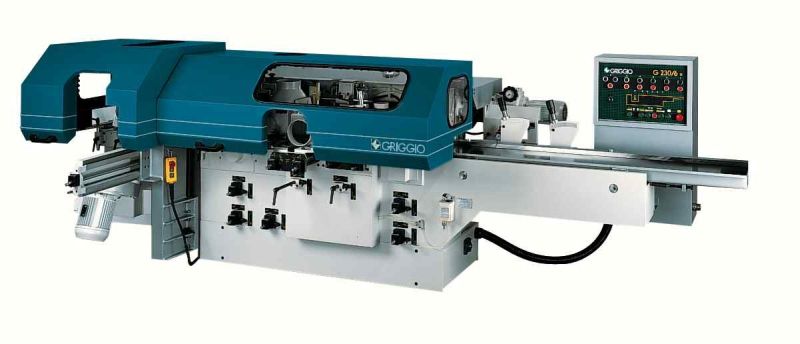

GRIGGIO модель G 230/5 - G 230/6
Сделать запрос
Станок предназначен для высокоточной четырехсторонней обработки заготовок. Станок оснащен универсальным шпинделем, имеющим возможность поворота вокруг продольной оси заготовки на 360º. Отличительными особенностями этого станка являются: высокая скорость вращения шпинделей, компактное расположение всех узлов и агрегатов, длинная база станка, обеспечивающая стабильную, устойчивую и надежную подачу заготовки, мощную станину, гасящую вибрации, мощные двигатели, позволяющие выполнять профильную обработку.
 |
 |
Технические характеристики:
| Макс. рабочая ширина | 230 мм |
| Мин. рабочая ширина | 20 мм |
| Макс. рабочая высота | 6 мм |
| Мин. рабочая высота | 120 мм |
| Длина входного стола | 2000 мм |
| Мин. рабочая длина | 620 мм |
| Макс. смещение 2-го и 3-го шпинделя, мм | 45 |
| Мощность моторов 1 и 2 шпинделей | 5,5 лс (4 кВт) |
| Мощность моторов 3,4,5,6 шпинделей | 7,5 лс (5,5 кВт) |
| Мощность мотора подачи | 2,5 лс (1,8 кВт) |
| Скорость подачи заготовки | 3-30 м/мин |
| Скорость вращения шпинделей | 6000 об/мин |
| Диам. инструмента 1-го шпинделя | 125-145 мм |
| Диам. инструмента 2, 3, 4, 5-го шпинделей | 100-180 мм |
| Диам. шпинделей | 40 мм |
| Диам. вытяжных колпаков | 160 мм |
| Диам. вытяжного колпака 5-го шпинделя | 120 мм |
| Диам. протяжных роликов | 140 мм |
| Вес нетто G 230/5 - G 230/6 | 2980 / 3200 кг |
Опции:
- Ручная смазка стола
- Удлинитель подающего стола 1000 мм
- Горизонтальный прижим на входе
- Пневматическое давление подающих роликов
- Набор прижимов для коротких заготовок
- Инструмент
- Запасные ролики
- Защитная кабина
- Хромированные столы
- Усиленные моторы
Комплект поставки:
- Станок может поставляться с 5 или 6 шпинделями.
- 6-ой (или 5-ый) универсальный шпиндель 360°
- Стальные ножевые головки на 1-м и 2-м шпинделях
- Пазовая (шевинговальная) фреза на 1-м шпинделе
- 8 моторизованных протяжных роликов с карданной передачей
- Поперечная регулировка 4-го шпинделя на передней панели
- Подача с мотовариатором с бесступенчатой регулировкой скорости от 3 до 30 м/мин.
- Подающий ролик перед фуганком
- Визуализаторы положения шпинделей
- Потребление 35 кВт для G 230/6, 23,5 кВт для G 230/5
- Электро-магнитная защита мотора
- На 5 шпиндель G 230/6 можно ставить пилу диам. от 100 до 180 мм.
- При диаметре 180 мм над столом будет 40 мм.

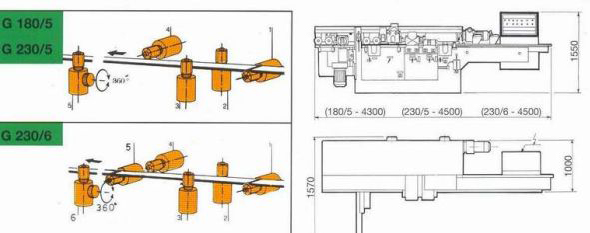

Габариты:
