Паллетные стеллажи

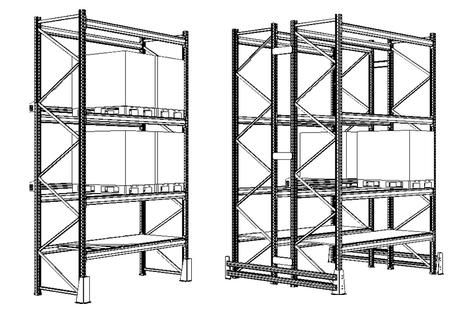

Стеллаж представляет собой металлическую конструкцию, имеющую секционную структуру. Стеллаж является сборно-разборным изделием. Он состоит из следующих элементов:

• Рама
• Балка

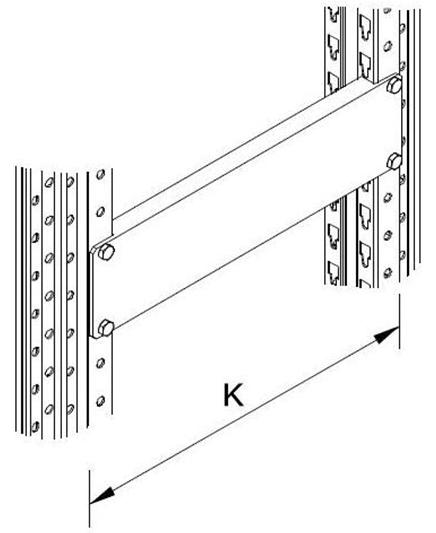

• Перемычка между линиями стеллажей
• Отбойники (элемент защиты)
• Полки

Между рамами, имеющими в стойках ряды перфорированных отверстий с шагом 50 мм, навешиваются попарно балки. Последний уровень может навешиваться на последние отверстия перфорации. Балки запираются фиксаторами. На балки устанавливается груз на поддонах.

При необходимости складирования штучного груза или груза в мелкой упаковке на балки устанавливаются полки.

Рамы, изготовлены из двух стоек коробчатого не замкнутого сечения, имеющих два ряда перфорированных отверстий специальной формы, расположенных с шагом 50 мм. Стойки связанны между собой посредствам болтового соединения горизонтальными и диагональными раскосами. Стойки имеют опоры прямоугольной формы, и воспринимают  длительную вертикальную статическую нагрузку от массы складируемого груза. Рамы связаны попарно балками с нужным потребителю интервалом, на определенной высоте. На балках размещен груз.

Конструкция стеллажа обеспечивает работу без остаточных деформаций и неизменности геометрических размеров. Узел стыковки боковых стоек и продольных балок - быстросборный безболтовой. Балки, выполненные в виде прямоугольных составных труб, имеющих с обеих сторон кронштейны с коннекторами. Балки закреплены к стойкам за счет использования коннекторов (соединителей) входящих в перфорацию стоек. Коннекторы имеют сложную форму, благодаря которой, коннектор садится в фигурное отверстие перфорации и тем самым выбирает зазор, и обеспечивает плотное соединение. Эта соединительная система, значительно увеличивая максимальную нагрузку и способствуя предотвращению деформаций возникающих когда верхняя и нижняя части не находятся на одном уровне с корпусом коннектора. В таком случае, предотвращается риск падения балки. Для исключение самопроизвольного выхода балок из зацепления со стойками.

Во время эксплуатации стеллажи следует нагружать равномерно снизу-вверх. Разгружать сверху вниз. Заполнение ячеек и уровней хранения должно быть равномерным. Оставлять свободной целую секцию по высоте при полностью нагруженных соседних не рекомендуется. Следует помнить, что нормальная работа стеллажа, это когда заполнено полностью или равномерно минимум три соседние секции. При загрузке различных по весу грузомест, следует наиболее тяжелые располагать в нижних ячейках и уровнях хранения стеллажей.

Внимание! При установке груза на ячейку стеллажа не допустимы большие динамические нагрузки, т.е. заводить груз в ячейку и опускать на полку следует аккуратно и без рывков и резких опусканий груза на балки.

Рамы

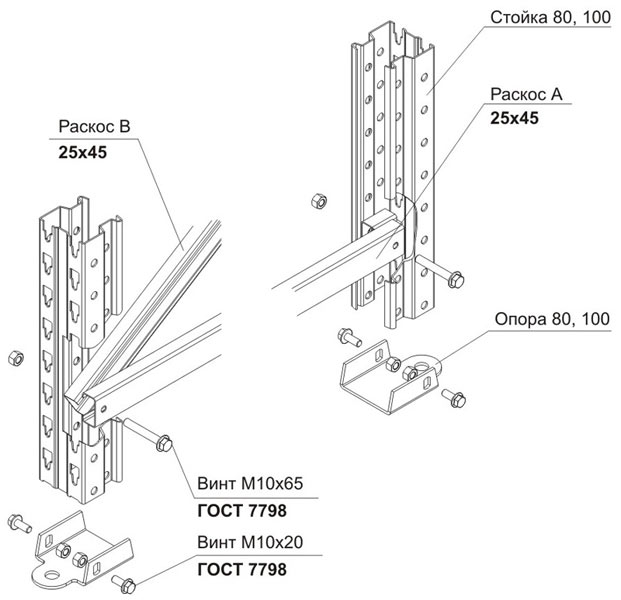

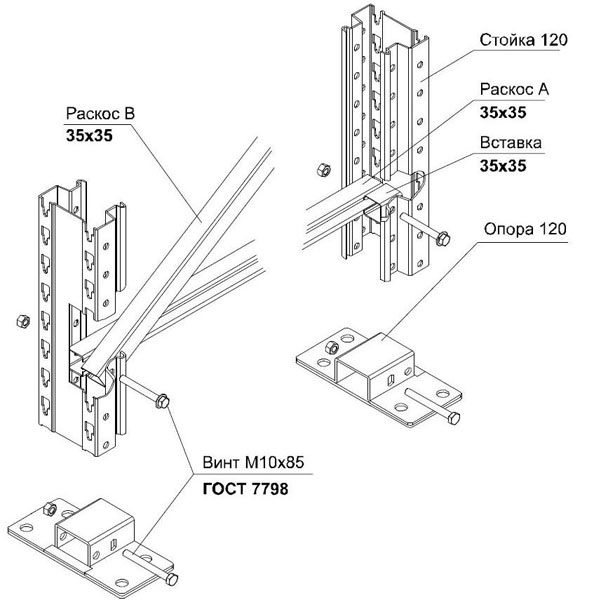

Являются вертикальными элементами  стеллажей. Они могут быть разными по высоте, глубине, и несущей нагрузке. Рама состоит из двух стоек, которые связаны между собой горизонтальными  (А) и диагональные (В) раскосами посредством винтов. Снизу к каждой стойке при помощи 2 винтов крепится опора. Опора крепятся к полу с помощью болтов анкерного типа. Для регулировки, в случае неровных полов, используют выравнивающие пластины. Рама подбирается по высоте и грузоподъемности исходя из требований заказчика.

Допустимые нагрузки на раму в зависимости от профиля стойки

Стойки

Выполнены из специального холоднокатаного стального профиля толщиной 2.0 и 2.5мм. в зависимости от необходимой грузоподъемности рамы. В поперечном сечении стойка имеет полигональный профиль, размеры профиля так же зависят от необходимой грузоподъемности рамы. Цвет окраски стоек синий (5005 RAL).

Раскосы

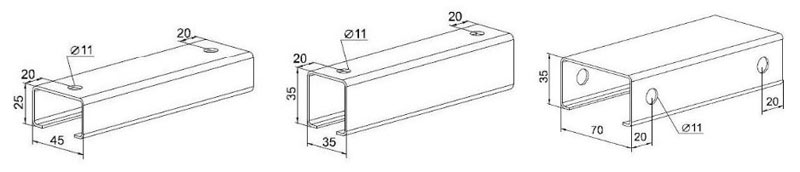

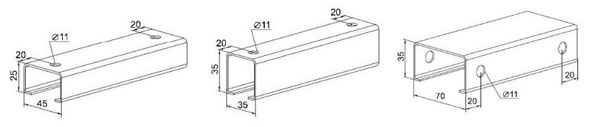

Изготавливаются из С образного профиля толщиной 1,5 мм. В зависимости от места установки на раме, различают горизонтальные (А) и диагональные (В). Раскосы изготавливаются трех типоразмеров и используются в зависимости от профиля стойки используемого в раме. Цвет окраски раскосов синий (5005 RAL)

Опоры

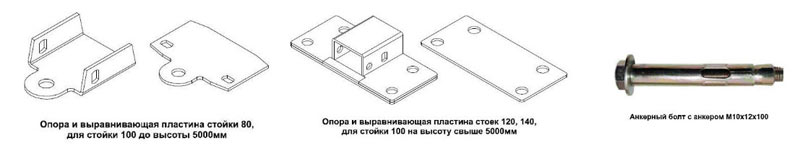

Применяют для крепления рам к полу, если пол склада не ровный, необходимо использовать выравнивающие пластины, для точной настройки высоты рамы. Опоры крепятся к полу анкерными болтами.
Цвет окраски опор синий (5005 RAL), выравнивающие пластины не окрашиваются.

Балки

Прочные горизонтальные элементы подвески, на которые могут крепиться различные грузы на поддонах и полках. Также они формируют жестко закрепленные боковые элементы сборки складского стеллажа. Они могут быть различными по форме и весу и включают в себя комплект приваренных кронштейнов с зацепами на каждом конце, которые подсоединяются в чашеобразные слоты на стойках рам. Каждый уровень формируется двумя балками. Балки изготавливаются, как правило, для установки в одну секцию 2-х или 3-х (реже 4-х) EUR или FIN поддонов. На заказ возможно изготовление балок любой длины. Балки к стеллажной системе подбираются исходя из требований по грузоподъемности на пару балок, а также из-за условий планировки стеллажной системы. Балки окрашены полимерной порошковой краской, цвет RAL2008.

Максимально допустимая нагрузка на я рус (на 2 балки), кг

Предельно опустимое значение прогиба балки определяется, как L/200, где L-длина балки.

Шаг перестановки балок

Стойки рамы перфорированы для установки балок. Шаг перфорации составляет 50 мм, что позволяет наиболее оптимально подобрать уровень установки балок и полностью использовать высоту помещения.

Системы безопасности

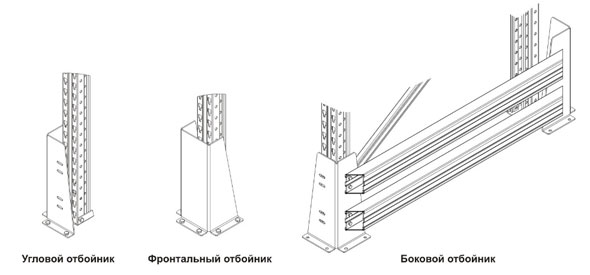

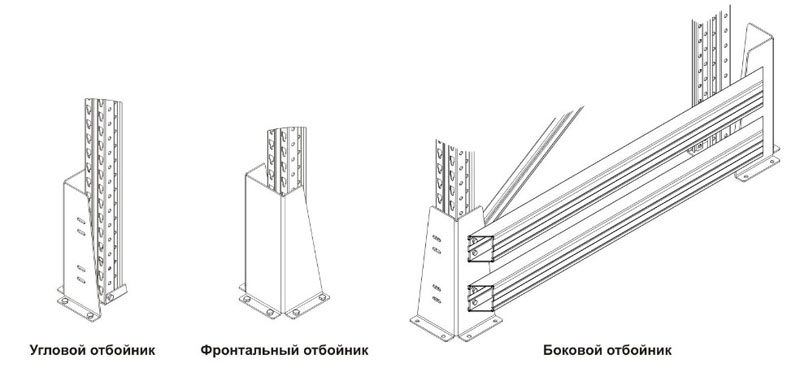

Для защиты рам от механических повреждений используются отбойники и бампер. Отбойники бывают угловые, фронтальные и боковые, изготовляются из металла толщиной 4мм, крепятся к полу анкерными болтами. Бампер крепится непосредственно к стойке. Стандартный цвет Желтый RAL 2008.
