Консольные стеллажи
Сделать запрос
Стеллаж представляет собой металлическую конструкцию, имеющую секционную структуру. Стеллаж является сборно-разборным изделием. Он состоит из следующих элементов:
- Стойка
- Консоль
- Палец
- Ограничитель консоли
- Раскос
- Зацеп раскоса
Стойка крепится к базе посредствам болтового соединения. При помощи раскосов стойки крепятся друг к другу, обеспечиваю жесткую, устойчивую конструкцию, для крепления используется зацеп раскоса. На стойки навешиваются консоли с удобным для эксплуатации шагом, кратным 100 мм. При креплении консоли к стойке используется палец, благодаря которому обеспечивается жесткое соединение. Чтобы предотвратить рассыпание хранимой продукции на консоли устанавливают ограничитель консоли.
Вовремя эксплуатации стеллажи следует нагружать равномерно снизу-вверх. Разгружать сверху вниз. Заполнение уровней хранения должно быть равномерным. При загрузке различной по весу продукции, следует наиболее тяжелую располагать на нижних ярусах хранения стеллажей.
Внимание! При установке груза на ячейку стеллажа не допустимы большие динамические нагрузки, т.е. заводить груз и опускать на консоли следует аккуратно, без рывков и резких опусканий груза на консоли.
Груз должен быть расположен минимум на двух консолях, допускается свес продукции за пределы консолей по длине не более чем на 50% величины межосевого расстояния стоек.
Стойка
Изготовлена из двух одинаковых профилей, сваренных друг с другом. Высота стойки может достигать 12 000 мм. Стойка имеет круглые отверстия, предназначенные для крепления горизонтальных консолей с помощью пальцев и прямоугольные, предназначенные для крепления раскосов при помощи зацепов раскосов. Шаг перфорации 100 мм. Размеры профиля стойки выбираются исходя из нагрузок, необходимых заказчику и зависят от длинны используемых консолей. Цвет окраски стоек синий (5005 RAL).
Допустимые нагрузки на стойку, в зависимости от длинны консоли
| Стойка, мм |
База, мм |
Длина консоли, мм | ||||||
|---|---|---|---|---|---|---|---|---|
| 600 | 800 | 1000 | 1200 | 1500 | 1800 | 2100 | ||
| 250x3,0 | 300x3,0 | 4500 | 3800 | 3200 | 2800 | 2200 | 1800 | 1600 |
| 300x3,0 | 300x3,0 | 5400 | 4600 | 3900 | 3400 | 2700 | 2200 | 1900 |
| 350x3,0 | 300x3,0 | 6000 | 5100 | 4500 | 3900 | 3200 | 2600 | 2200 |
| 400x3,0 | 400x3,0 | 9000 | 7700 | 6300 | 5300 | 4500 | 3700 | 3100 |
| 450x3,0 | 500x3,0 | 10000 | 8600 | 7700 | 7000 | 6000 | 5000 | 4200 |
| 500x3,0 | 500x3,0 | 11100 | 9500 | 8500 | 7700 | 6500 | 5500 | 4500 |
| 400x3,0 | 400x3,0 | 12000 | 10200 | 8400 | 7100 | 6000 | 5200 | 4400 |
| 450x3,0 | 500x3,0 | 13500 | 11500 | 10200 | 9400 | 8000 | 6600 | 5600 |
| 500x3,0 | 500x3,0 | 14800 | 12600 | 11100 | 10300 | 8700 | 7100 | 6000 |

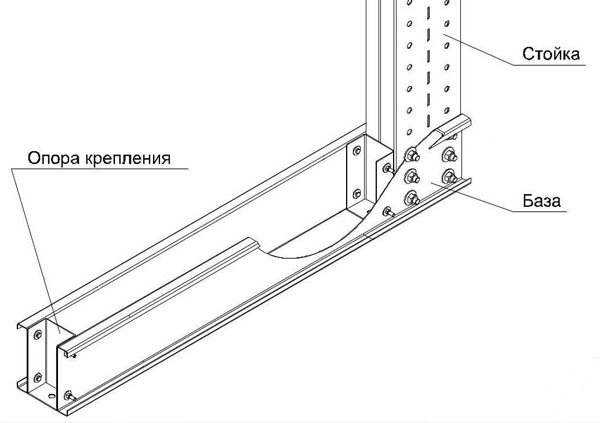

База
Изготовлена из двух С-образных профилей, которые при помощи болтового соединения, крепятся с двух сторон к стойке. Размеры профиля базы выдираются исходя из размеров профиля стойки. Цвет окраски базы синий (5005 RAL).
Консоль горизонтальная
Изготовлена из С-образного профиля, к которому приварен кронштейн для крепления к стойке. Для фиксации консоли на стойке используется палец - фиксатор. Конструктивной особенностью узла крепления консоли к стойке является форма отверстия на кронштейне консоли и лыскам на пальце. Благодаря этим особенностям креплении, перестановка консоли по высоте может быть осуществлен очень быстро. Достаточно приподнять консоль и вытащить палец. Но сделать это непроизвольно, во время работы (погрузки - разгрузки продукции), невозможно. Таким образом увеличивается безопасность работы при и небольшом усилии и коротком времени, необходимыми для переустановки консоли по высоте. При необходимости и для удобства эксплуатации, может использоваться ограничитель консоли. Цвет окраски консоли (2008 RAL).
Допустимые нагрузки на консоль
| L, мм | S, мм | H, мм | Грузоподъемность, кг |
|---|---|---|---|
| 600 | 3 | 60 | 600 |
| 90 | 1050 | ||
| 120 | 1600 | ||
| 800 | 3 | 90 | 800 |
| 120 | 1250 | ||
| 150 | 1900 | ||
| 1000 | 3 | 90 | 650 |
| 120 | 1000 | ||
| 150 | 1600 | ||
| 1200 | 3 | 90 | 650 |
| 120 | 850 | ||
| 150 | 1400 | ||
| 1500 | 4 | 120 | 730 |
| 150 | 1100 | ||
| 1800 | 4 | 120 | 600 |
| 150 | 900 | ||
| 2100 | 4 | 120 | 500 |
| 150 | 750 |
Раскосы
Изготавливают из круглой трубы с прессованными концами, в которых предусмотрены отверстия для крепления к Зацепам раскоса. Оригинальный узел крепления раскосов к стойкам позволяет сократить срок монтажа и увеличить скорость сборки стеллажа. При этом достигается необходимая жесткость конструкции в целом и узла крепления раскосов к стойке в особенности. Различают горизонтальные и диагональные раскосы, в зависимости от расположения в стеллаже. Цвет окраски раскосов синий (5005 RAL).
