ESSEPIGI RAPID 3000

Двухсторонний сверлильно-отрезной станок радиального распила с обрабатывающими агрегатами из чугуна G22; привод регулировки длины распила и сверления. Максимальная полезная длина = 3.100 мм; минимальная полезная длина = 180 мм (под 45° по большей стороне). Система поддержки с «воздушной подушкой» позволяет с легкостью осуществлять угловую регулировку 0°-45°.

Жесткое основание, на котором установлена неподвижная левая головка и подвижная правая, перемещающаяся на бесконечных шариковых опорах. Привод от редукторного двигателя с помощью зубчатой рейки для регулировки расстояния между головками.

2 пильных узла с твердосплавными (видиевыми) пилами Æ 350 мм с приводом от двигателей 4 л.с. Рабочий ход по горизонтали (РАДИАЛЬНЫЙ) 450 мм на бесконечных шариковых опорах. Регулировка по вертикали. Лючки для обрезков и 2 раструба аспирации пыли.

2 нижних вращающихся в противоположных направлениях ПОДРЕЗНЫХ УЗЛА с приводом от электродвигателей 1 л.с. Твердосплавные (видиевые) пилы Æ 120 мм; узлы служат для достижения высочайшего качества распила в т.ч. на опорной стороне заготовки, при работе с облицованным, шпонированным или, в любом случае, отделанным погонажом.

2 сверлильных узла с 5-шпиндельными головками с крестовым шагом 32-32-25-20 и приводом от двигателей 3 л.с.; перемещение на бесконечных шариковых опорах. Узлы могут регулироваться для центровки отверстий.

Пильные и сверлильные узлы легко поворачиваются вручную на 0-45° (до 55°). Сверлильные узлы в т.ч. могут отводиться и поворачиваться в положение спереди.

2 опорных стола фиксации заготовки с 2 вертикальными пневмоприжимами; 1 промежуточный суппорт. Фиксация с помощью двух кнопок по нормам ТБ.

2 регулируемых ПЕРЕДНИХ УПОРА для обработки ВЕРХНИХ И НИЖНИХ ЭЛЕМЕНТОВ. Минимальная длина распила 210 мм. Данное устройство полностью исключает возможность смещения заготовки, таким образом обработка упрощается, а качество распила крайне высоко.

Распределительный щит с микропроцессорным блоком PLC марки SIEMENS с компонентами электроборудования и пневматики самого высокого качества.

Панель управления с двумя кнопками включения по нормам ТБ. Педаль фиксации обрабатывамой заготовки.

ОДНОКООРДИНАТНЫЙ ЭЛЕКТРОННЫЙ ПОЗИЦИОНЕР для автоматического размещения по длине распила (точность ±0,2 мм). Цифровой 5-разрядный дисплей с 99 положениями, сохраняемыми в памяти с клавиатуры. Встроенный электронный счетчик заготовок.

Питание 400 В / 50 Гц - 3 фазы + «ноль» (N).

Данный станок предназначен для изготовления:

• Рамочных фасадов для кухонной и офисной мебели, а также столов, кроватей, карнизов и плинтусов.
• Деревянных дверей и дверных обвязок.

ESSEPIGI Rapid 3000 обладает рядом преимуществ, которые обеспечивают:

• Высокую точность;
• Высококачественную чистовую обработку;
• Легкую и быструю перенастройку станка;
• Максимум возможностей;
• Универсальность;
• Высокую производительность.

На данном усозарезном станке станке можно одинаково хорошо выполнять различные типы соединений.

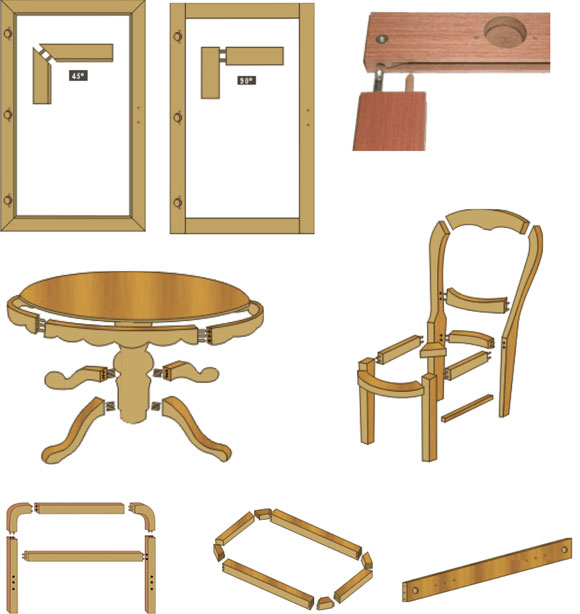

Типы соединений рамочных фасадов:

Типы соединений при изготовлении дверей и дверных обвязок

Возможные величины поперечного реза в зависимости от диаметра пилы (Ø 250/300/350/400) и угла реза (90° и 45°)
