ESSEPIGI модель RAPID 2000 FV3

ESSEPIGI модель RAPID 2000 FV3 Сделать запрос

Высокопроизводительный станок Rapid 2000 FV3 предназначен для торцевания и рассверливания отверстий в заготовках из массива древесины или МДФ. Время на цикл обработки - 15 секунд (8 с автоматической загрузкой)!

Данный станок предназначен для изготовления:

  • Рамочных фасадов для кухонной и офисной мебели, а также столов, кроватей, карнизов и плинтусов.
  • Деревянных дверей и дверных обвязок.

Rapid 2000 FV3 обладает рядом преимуществ, которые обеспечивают:

  • Высокую точность;
  • Высококачественную чистовую обработку;
  • Легкую и быструю перенастройку станка;
  • Максимум возможностей;
  • Универсальность;
  • Высокую производительность.

На данном усозарезном станке станке можно одинаково хорошо выполнять различные типы соединений.

Типы соединений рамочных фасадов:

Типы соединений рамочных фасадов

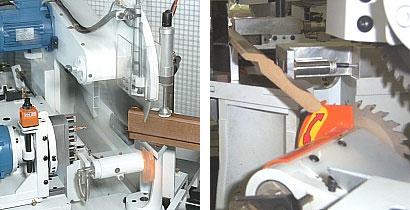

Использование подрезных пил гарантирует высокое качество реза со всех четырех плоскостей заготовки из любого материала и любым покрытием и главное исключает появление сколов.

ESSEPIGI модель RAPID 2000 FV3


Плоскость пилы и оси сверлильной группы образуют угол 90° (данный угол фиксированный), таким образом настройка угла резанья и рассверливания настраивается одновременно. Для удобства центрирования сверлильной группы по вертикали и горизонтали предусмотрен цифровой индикатор.

В случае использования устройства автоматической загрузки (заготовки складируются в вертикальном положении) производительность станка составит 12 заготовок в минуту.

Станок Rapid с автоматической системой загрузки/разгрузки

ESSEPIGI модель RAPID 2000 FV3

Модель станка Rapid 2000 хорошо зарекомендовала себя в производстве дверей и дверных обвязок с различными системами соединения.



Типы соединений при изготовлении дверей и дверных обвязок

Типы соединений при изготовлении дверей и дверных обвязок

Возможные величины поперечного реза в зависимости от диаметра пилы (Ø 250/300/350/400) и угла реза (90° и 45°)

ESSEPIGI модель RAPID 2000 FV3

Технические характеристики Rapid classic 2000

Максимальная длина заготовки, мм 2100
Минимальная длина заготовки, мм 180
Угол поворота вертикальной оси, градус 0-45°
Мощность двигателя привода основной пилы (Ø250/300/350 мм), кВт 2,2
Мощность двигателя привода сверлильной группы, кВт 2,2
Рабочее давление пневматической системы, бар 6
Расход сжатого воздуха, литр/цикл 60
Расход сжатого воздуха автоматической системой загрузки/разгрузки, литр/цикл 20
Общая потребляемая мощность, кВт 10
Габаритные размеры станка Д х Ш х В, мм 4200 х 2000 х 1550
Вес станка, кг 1800

Базовое оснащение станка Rapid 2000:

  • Термостабилизированная cтанина с направляющими из высокопрочной стали.
  • На станине размещены две каретки: правая подвижная – перемещается по направляющим, левая неподвижная.
  • Две основные пилы Ø 300/350мм.
  • Мощность двигателя привода основной пилы 2,2кВт.
  • Ход пилы составляет 450 мм; пильные агрегаты плавно перемещается по роликовым направляющим.
  • Две горизонтальные сверлильные группы по 5 шпинделей с шагом 32 мм (возможна установка шага 32/32/25/20).
  • Мощность двигателя привода сверлильной группы 2,2кВт.
  • Сверлильные группы перемещаются по высокопрочным роликовым направляющим.
  • Точность позиционирования в вертикальном и горизонтальном направлениях достигается с помощью четырех датчиков Siko.
  • Два вертикальных пневматических зажима фиксирующих заготовку.
  • Двуручная система включения.
  • Цифровая электронная индикация данных с 5-ти разрядным дисплеем.
  • Укомплектован датчиком, который считывает длину реза (с точностью ± 0,2мм).
  • Встроенный электронный счетчик.
  • Пульт управления станка устанавливается слева от станка. Станок управляется электронным контроллером PLC Siemens.
  • Управление педалью для зажима заготовки с помощью двух пневматических прижимов.
  • Защита в соответствии с нормами СЕ.

Дополнительное оснащение:

  • Два подрезных агрегата с диаметром пил 120мм.
  • Электронный дисплей для автоматической регулировки (перемещения пильных узлов) по длине заготовки (с точностью ±0,2мм). Цифровая электронная индикация данных с 5-ти разрядным дисплеем. Объем на 99 программ (вводятся с клавиатуры).
  • Автоматическая система загрузки/разгрузки. Необработанные заготовки загружаются в вертикальный штабель; максимальная ширина заготовки 130мм, минимальная длина заготовки 270мм.
  • Увеличение длины детали до 3100 мм (модель RAPID Classic 3000)
