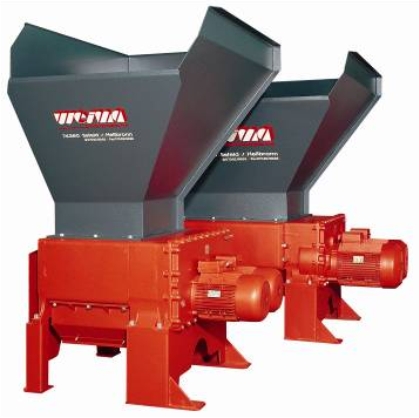

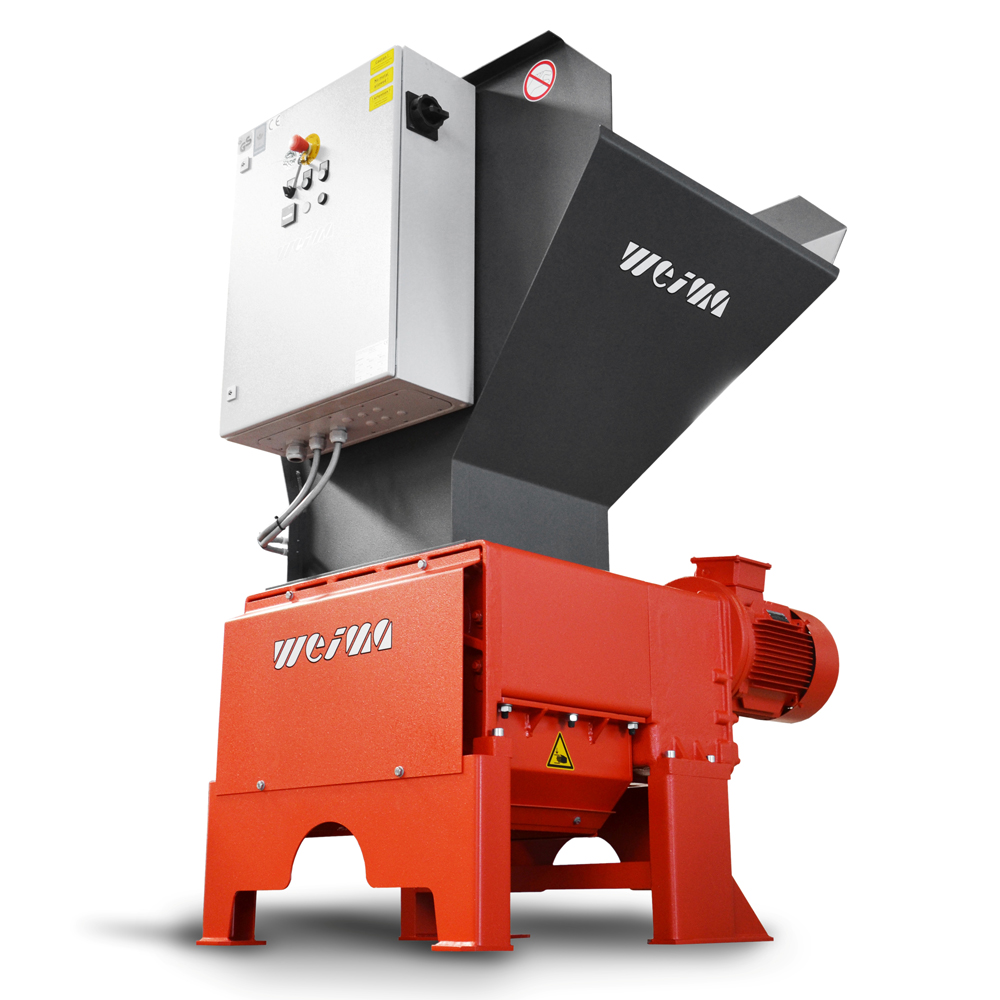

WEIMA четырехроторный шредер модель ZM 30
Сделать запрос
Четырех роторные шредеры серии ZM используются на деревообрабатывающих предприятиях для измельчения объемных отходов таких, как доски и поддоны, а также всех типов упаковки и картона. Таким образом достигается значительное снижение объема отходов с последующей немедленной переработкой.
Производительность шредеров серии ZM – 300-2000 кг/час – зависит от состава исходного материала и перфорации фракционного сита. Крайне низкая скорость вращения валов, около 25 об./мин., производит минимальный уровень шума, примерно 76 дБ.

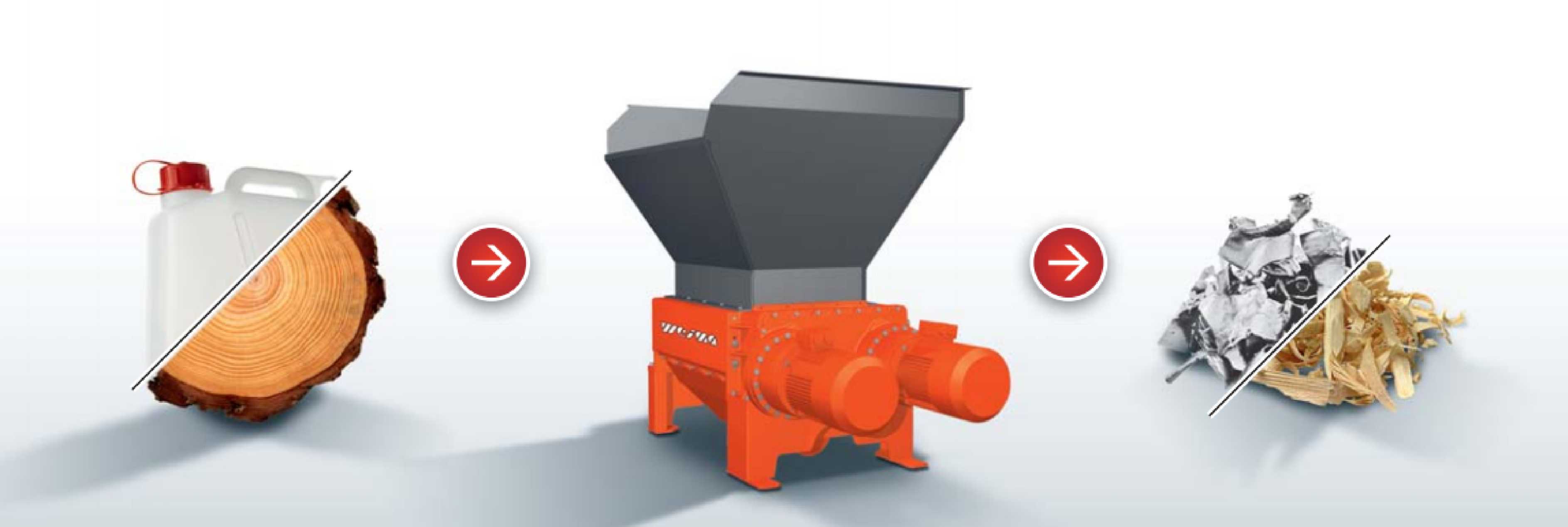

Материал загружается через приемный бункер откуда он поступает непосредственно в камеру измельчения. Конструкция бункера может быть разработана с у четом индивидуальных требований заказчика. Материал захватывается зубьями роторных дисков при высоком крутящем моменте и измельчается.
После измельчения материал выгружается через фракционное сито, установленное под рабочей камерой.
Режущий механизм с 2-мя или 4-мя валами
Минимальный уровень шума
Привод от 2-х электромоторов
Автоматическая резервная функция
Автоматическая защита от перегрузки
Система вторичного измельчения производит короткую щепу
Опциональная установка электрического привода открывания сита
| ОБОЗНАЧЕНИЕ | ZM 30 | ZM 40 | ZM 50 |
| Размеры загрузочного окна (мм) | 1000 x 1250 | 1300 x 1400 | 1500 x 1400 |
| Диаметр ротора (мм) | 235 | 280 | 280 |
| длина́ ротора (мм) | 460 | 760 | 960 |
| Частота вращения ротора (об/мин) | 25 | 25 | 25 |
| Мощность (кВт) | 2 x 7,5 / 2 x 11 | 2 x 15 / 2 x 18,5 / 2 x 22 | 2 x 15 / 2 x 18,5 / 2 x 22/ 2 x 30 |
| Количество ножей на роторе (шт.) | 23 | 25 | 47 |
| Вес (≈ кг) | 1300 | 2500 | 3000 |
| Выходное отверстие транпортировачной трубы | 200 | 200 | 200 |
| Размер ячеек сита (мм) | 20 - 40 | 20 - 40 | 20 - 40 |
- Машины оборудованы большим загрузочным бункером.
- Подача материала может осуществляться при помощи загрузочного конвейера, вилочного погрузчика, крана, грейфера или ковшового погрузчика до полного заполнения бункера.
- Конструкция бункера может быть разработана по индивидуальному заказу и гарантировать эффективную подачу материала и экономичную работу шредера без помощи человека.
- Шредер можно укомплектовать дополнительным оборудованием и выстроить в законченную технологическую линию.
- Материал может складываться в машину по мере накопления.
- Измельчающие валы также могут работать при полностью загруженном бункере.
- При возникновении перегрузки левые и правые валы включаются на реверсивный ход независимо друг от друга.
- При перегрузке одной пары валов включается реверс и часть материала перебрасывается на другую пару валов, что позволяет оптимизировать нагрузку на каждый двигатель и увеличить производительность при минимальном потреблении электроэнергии.

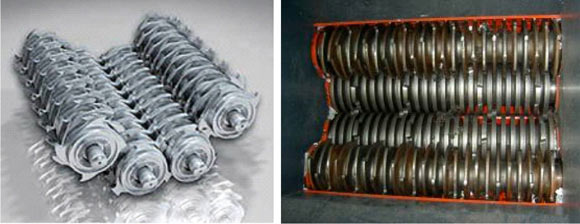

Ножи и ротор:
Специально разработанный ротор имеет диаметр от 235мм до 280мм, выполненный из наборных сегментов имеет скорость вращения около 25 оборотов в минуту.
Затачиваемые ножи, имеющие агрессивный угол заточки, закреплены на оси вала. В первую очередь это дает возможность сократить зазор между ножами, гарантируя высокую степень измельчения при низких затратах на электроэнергию и максимальную производительность.

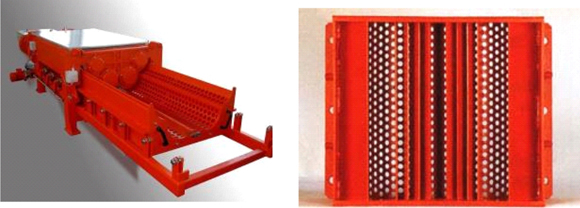

Фракционная сетка:
Фракционная решетка крепиться под ротором и определяет размер измельченной фракции, а диаметр отверстий подбирается в зависимости от потребностей Клиента. Решетка, состоящая из двух или трех частей, также легкодоступна и может быть легко заменена. Новые разработки компании WEIMA позволяют повысить эффективность работы фракционной решетки и избежать забивания отверстий материалом в местах расположения опор сетки.
Электродвигатель и редуктор:
Роторы приводятся в движение при помощи электродвигателей с посредством передачи крутящего момента через высокоскоростной редуктор, который закреплен на конце оси ротора с одной стороны.
Опыт, приобретенный нашей фирмой в производстве измельчителей, позволил разработать качественный, долговечный вид ротора, который является преимуществом компании WEIMA, позволяя сохранять лидирующие позиции в Мире.
