STETON модель P120-25/13

STETON модель P120-25/13 Сделать запрос

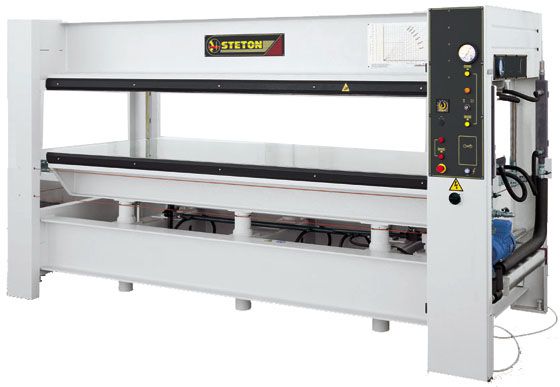

Гидравлический горячий пресс Steton P120-25/13 (Италия) с нижней подвижной плитой и цельнометаллическими плитами с просверленными каналами для термомасла и нагревом с помощью электрического бойлера.

Техническое описание:

Станина:

  • Станина пресса выполнена из металлического профиля соответствующего максимальной нагрузке пресса
  • Сборка станины производится по точной монтажной технологии
  • Высокопрочное соединение профилей обеспечивается специальным сварочным процессом
  • Структура обеих плит, смонтированных на станине, - цельнометаллическая с просверленными на оборудовании ЧПУ каналами, обеспечивает превосходную плоскостность и высокоточное соединение плит во время прессования.

Рейки и направляющие:

  • Система реек по периметру соединяется с валом с шестернями, обеспечивая параллельность плит во время подъема и быстрого опускания подвижной плиты.
  • Подвижная плита направляется круглыми штангами по V образным профилям закрепленным на колоннах пресса.

Цельнометаллические плиты с просверленными каналами:

STETON модель P120-25/13
  • Данный тип плит может выдерживать давление более чем 10 кг/м2 и может использоваться для работ, требующих высокой точности поверхности, равно как и плоскостности.
  • Плиты изготовлены из цельного металла FE430 толщиной 42 мм и просверлены в соответствии с принципом циркуляции диатермического масла.
  • Геометрия и сечение жидкостного контура спроектировано с учетом функций пресса, температуры нагрева, а так же гарантирует превосходную равномерность нагрева всей поверхности плит.
  • Поверхность плит обработана на оборудовании ЧПУ с точностью 1,6 микрон.
  • Плиты имеют внешний термоизоляционный слой для обеспечения удержания температуры внутри плит.
  • Поверхность плит покрыта термопленкой Mylar Dupont.

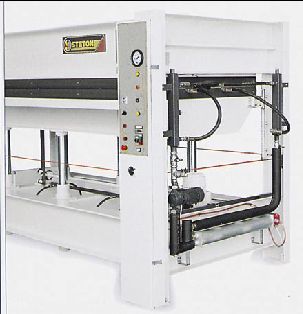

Электрический бойлер для диатермического масла (макс. 120°)

STETON модель P120-25/13

Нагревательная установка состоит из:

  • электрический бойлер
  • электрическая помпа для циркуляции масла
  • открытый расширительный бачек
  • клапан сброса давления при превышении допустимого давления
  • коллекторы
  • фиксированные и гибкие патрубки для соединения с плитами
  • электрический нагреватель с термостатом
  • гибкие шланги из синтетической резины
  • для соединения бойлера с плитами для температуры до 130°С
  • фиксированные трубы с термоизоляцией
  • Фитинги
  • клапаны с ручным управлением для залива и слива диатермического масла

Гидравлическая установка

  • Гидравлическая установка состоит из двухконтурной помпы
  • Первая помпа (с редуктором - низкое / высокое давление ) обеспечивает быстрое перемещение подвижной плиты по направлению к фиксированной плите.
  • При соединении плит вместе автоматически срабатывает посредством гидравлического клапана вторая помпа (с цилиндрами - высокое давление / низкое давление).
  • Электродвигатель 2,25 кВт обеспечивает давление 340 бар.
  • Система безопасности для ошибочно установленного давления оператором (при превышении допустимого давления макс.350 бар) - выпускной клапан, сбрасывающий излишнее давление
  • Раскрытие плит пресса осуществляется плавно, без толчков, что обеспечивается электроклапаном с микроканалом, который позволяет сначала плавно сбрасывать давление. Затем открывается второй канал и скорость раскрытия увеличивается.
  • Помпа погружена в масло гидравлической системы внутри бака и защищена специальной краской не разрушаемой маслом.
  • Устройства управления и тестирования размещены на панели управления прессом.

Гидравлические цилиндры пресса нижней подвижной плиты

  • Гидравлические цилиндры выполнены по эксклюзивной технологии Steton из высококачественной стали для высокого давления.
  • Хромирование цилиндров увеличивает их прочность и долговечность. Цилиндры перемещаются по антифрикционным втулкам.
  • Уплотнители цилиндров полностью взаимозаменяемы.

Электрошкаф

  • Электрошкаф изготовлен в соответствии с нормами безопасности "IP40", окрашен и защищен от пыли.

Панель управления

  • Главный выключатель питания вкл/выкл
  • Датчик наличия электросети
  • Две кнопки закрытия пресса (для задействования обеих рук оператора для безопасности)
  • Прибор установки давления с индикатором подсоединенным к регулятору давления для установки рабочего давления. Автоматическая система поддержания давления.
  • Система автоматического раскрытия плит по таймеру с микровыключателем позиционирования плиты.

Оборудование СЕ включает:

  • Трос безопасности по периметру пресса
  • Система электрического раскрытия пресса соединена с системой безопасности.

Технические характеристики:

Общее усилие 120 тон
Удельное давление (при загрузке 80%) 4,5 кг/см2
Размеры плит 2500х1300 мм
Толщина плит 42 мм
Количество гидравлических цилиндров 6 шт.
Диаметр цилиндров 85 мм
Ход цилиндров 450 мм
Раскрытие пресса 450 мм
Мощность гидравлической помпы 2,25 кВт
Мощность электрического бойлера 27 кВт
