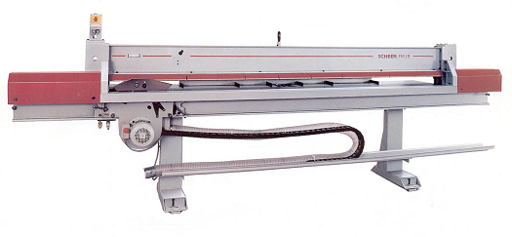

SCHEER модель FM 19-3100
Сделать запросСтанок разработан для высокоточной обработки пачек шпона.
- Высота обработки пачки шпона до 45 мм.
- Обработка происходит двумя агрегатами - пильным и фрезерным.
- Пильный агрегат сначала выравнивает кромку пачки шпона, затем выровненный край фугуется фрезерным агрегатом, формируя кромку очень высокого качества, пригодную для последующего сращивания по ширине.
- Пневматическое опускание / поднимание прижимной балки с резиновой накладкой для усиления прижима пачки шпона.
- Горизонтальное перемещение обрабатывающего агрегата осуществляется по прецизионным направляющим вручную, контроль размеров с помощью мм-шкалы.
- Задний стол с шестью пневматическими зажимами размером 20-500 мм.
- Концевик экстренной остановки двигателя.
Технические характеристики:
Длина обработки | 3100 мм |
Высота обработки | 45 мм |
Параметры дисковой пилы KSB 4016 | 180/30/1,6 Z=56 |
Скорость реза дисковой пилы | 85 м/с |
Мощность эл. двигателя | 2,2 кВт |
Параметры фрезы с алмазным напылением PKD | 180 Z=2 |
Скорость реза фрезы | 120 м/с |
Мощность эл. двигателя фрезы | 1,1 кВт |
Габаритные размеры станка | 4410х1180 мм |
Необходимый объем отсасываемого воздуха | 360 м³/ч |
Скорость воздушного потока | 20 м/с |
Диаметр патрубка аспирации | 80 мм |
Необходимое давление | 6 бар |
