Водогрейные комплексы для работы на твердом топливе
Сделать запросТиповая комплектация:

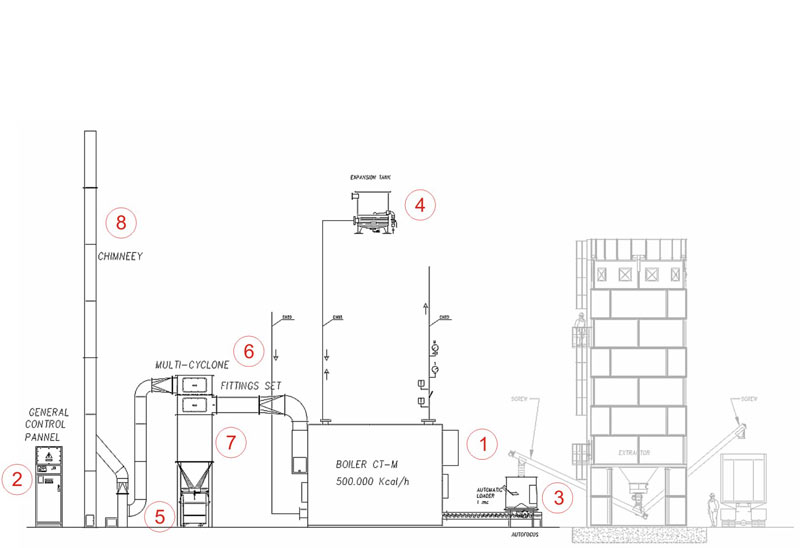

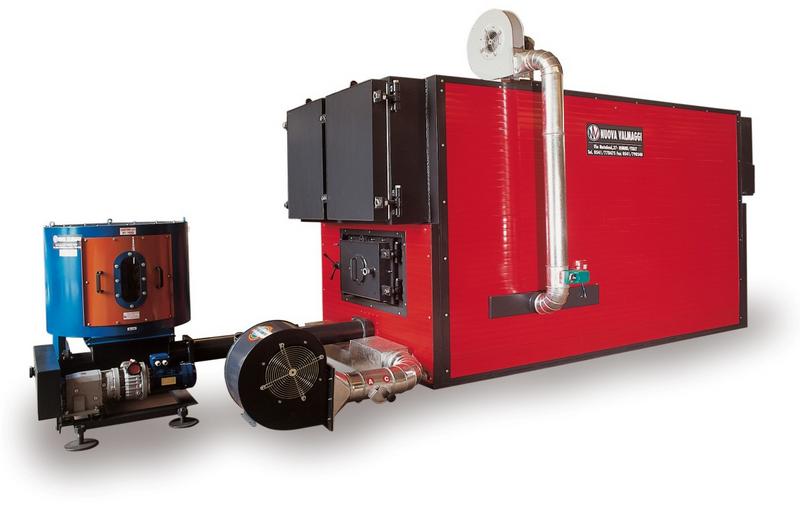

- Водогрейный котел ct-m
- Панель управления
- Автоматический загрузчик
- Расширительный бак
- Система дымоудаления:
- Центробежный дымосос
- Набор деталей для соединения
- Мульти-циклон
- Секционный дымоход
Технические характеристики:
Модель СT-M | |||||||
---|---|---|---|---|---|---|---|
Выходная | Ккал/час | 80 | 150 | 250 | 300 | 400 | 500 |
мощность | кВт | 93 | 174 | 290 | 348 | 465 | 581 |
Мощность | Ккал/час | 92 | 175 | 290 | 350 | 460 | 580 |
при горении | кВт | 106 | 203 | 337 | 406 | 534 | 674 |
Расход топлива | кг/час | 26 | 48 | 83 | 95 | 120 | 150 |
Кол-во цирк. воды | литр | 280 | 600 | 900 | 1100 | 1300 | 1900 |
Рабочее давление | Бар | 2 | 2 | 2 | 2 | 2 | 2 |
Объем камеры сгорания | м3 | 0,35 | 0,5 | 0,85 | 0,9 | 1,58 | 1,7 |
Давление подпора воды | милиБар | 110 | 110 | 130 | 200 | 300 | 300 |
Давление в газоходе | милиБар | 1 | 1 | 1,5 | 2 | 2 | 2,5 |
Параметры дым. вент. | м3/час | 500 | 900 | 1600 | 1950 | 2550 | 3150 |
Вентилятора | мм | 30 | 30 | 40 | 40 | 40 | 40 |
Вес бойлера | кг | 1400 | 1600 | 2400 | 3000 | 3600 | 4700 |
Модель СT-M | |||||||
Выходная | Ккал/час | 600 | 800 | 1000 | 1200 | 1500 | 1800 |
мощность | кВт | 696 | 930 | 1162 | 1395 | 1744 | 2090 |
Мощность | Ккал/час | 690 | 820 | 1150 | 1400 | 1750 | 2100 |
при горении | кВт | 802 | 953 | 1337 | 1627 | 2034 | 2440 |
Расход топлива | кг/час | 200 | 240 | 300 | 360 | 450 | 530 |
Кол-во цирк. воды | литр | 2550 | 2900 | 3150 | 3350 | 4350 | 4600 |
Рабочее давление | Бар | 2 | 2 | 2 | 2 | 2 | 2 |
Объем камеры сгорания | м3 | 2,2 | 3 | 3,8 | 4,4 | 6,5 | 6,8 |
Давление подпора воды | милиБар | 350 | 350 | 400 | 400 | 450 | 450 |
Давление в газоходе | милиБар | 3 | 3 | 4 | 4 | 4,5 | 5 |
Параметры дым. вент. | м3/час | 3800 | 5000 | 6300 | 7400 | 9000 | 10500 |
Вентилятора | мм | 40 | 40 | 40 | 40 | 40 | 40 |
Вес бойлера | кг | 5500 | 7000 | 8500 | 9500 | 11000 | 12500 |
Модель СT-M | |||||||
Выходная | Ккал/час | 2000 | 2500 | 3000 | 3500 | 4000 | 5000 |
мощность | кВт | 2350 | 2900 | 3488 | 4070 | 4650 | 5810 |
Мощность | Ккал/час | 2380 | 2900 | 3500 | 4150 | 4750 | 5900 |
при горении | кВт | 2667 | 3370 | 4060 | 4825 | 5523 | 6860 |
Расход топлива | кг/час | 600 | 750 | 900 | 1050 | 1200 | 1500 |
Кол-во цирк. воды | литр | 5000 | 6100 | 6800 | 7700 | 8800 | 13000 |
Рабочее давление | Бар | 2 | 2 | 2 | 2 | 2 | 2 |
Объем камеры сгорания | м3 | 7,2 | 9 | 11 | 12 | 15 | 18 |
Давление подпора воды | милиБар | 500 | 500 | 500 | 500 | 500 | 500 |
Давление в газоходе | милиБар | 6 | 7 | 7 | 7 | 7 | 7 |
Параметры дым. вент. | м3/час | 12000 | 13500 | 15000 | 17000 | 18500 | 21000 |
Вентилятора | мм | 40 | 40 | 40 | 50 | 50 | 50 |
Вес бойлера | кг | 14800 | 16500 | 18000 | 21500 | 23500 | 30000 |
Соответствие стандартам:
- Конструкция : I.S.P.E.S.L.
- Материалы : U.N.I.
- Окончательное тестирование : I.S.P.E.S.L.
- Техника безопасности : E.N.P.I.
- Выброс : DM 05/02/98

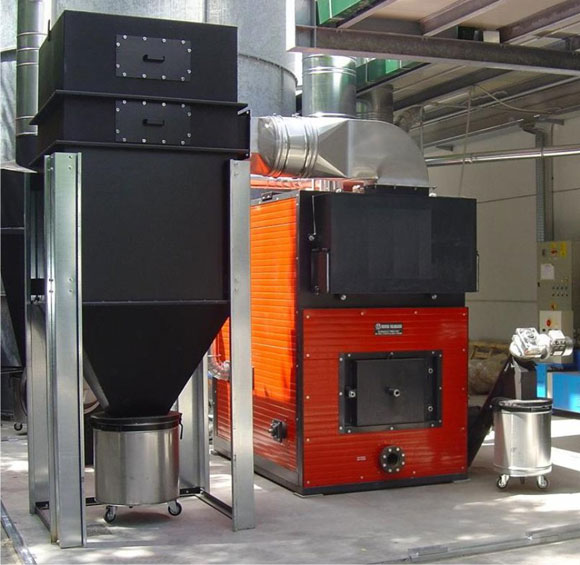

Котлы CT-M итальянской компании «Nuova Valmaggi» для горячей воды сконструированы и предназначены для работы на сыпучих и кусковых древесных отходах различных типов. Конструктивно весь котел выполнен из листовой стали с большой, расположенной под котлом, камерой сгорания, полностью выложенной высококачественным огнеупорным материалом. Это обеспечивает полное сгорание топлива с минимальным процентом загрязняющих веществ.
В топке котла имеются люки для загрузки ее вручную и для выполнения работ по ее чистке. Трехходовой газоход теплового генератора оборудован тремя горизонтальными блоками труб. Блоки труб на концах снабжены люками для чистки.
Характеристики котла
Данный высокотехнологичный котел для получения горячей воды полностью соответствует стандартам I.S.P.E.S.L. Генератор выполнен по схеме «моноблок» и снабжен системой удаления дыма, а также оснащен автоматикой управления в соответствии с действующими стандартами.У генератора очень высокий общий КПД - до 90% при оптимальных условиях работы.
Описание работы
- Котлы CT-M предназначены для преобразования тепла газообразных продуктов сгорания в нагрев теплоносителя посредством водо-воздушного теплообменника.
- Термические, жидкостные и динамические характеристики данных генераторов предназначены для обеспечения максимальной надежности и производительности при любых условиях эксплуатации.
- Объемная камера сгорания обеспечивает наилучшие условия переработки топлива до полного сгорания.
- Циркуляция воды с обратным потоком происходит быстрее в зонах с более интенсивной тепловой загрузкой для обеспечения высоких коэффициентов теплового обмена.
- Конструкция конвективного узла теплового обмена с горизонтальной циркуляцией дыма предотвращает оседание золы на поверхностях газохода.
- Зола накапливается в пространстве под трубным узлом.
- По заявке заказчика можно установить червячные устройства для автоматического удаления золы.
- В конструкции агрегата использована высококачественная сталь, а сварочные швы выполнены вручную квалифицированным персоналом.
- Все этапы производства генератора проверены заводской системой контроля.
- Такая конструкция обеспечивает надежную работу и оптимальную производительность генераторов, а так-же высокий ресурс установок.
Описание камеры сгорания (топки)
Камера сгорания построена по принципу роторного сжигания топлива (rotary flame).
В состав топки входят следующие элементы:
Горизонтальная неподвижная камера сгорания включающая:
центральную камеру сгорания типа пиролизной ванны, предназначенную для образования смеси горючих газов с воздухом, выполненную из сварных стальных листов и футерованную изнутри одним слоем блоков термостойкого бетона с большим содержанием глинозема.
Система водяного охлаждения.
Система воздушного охлаждения.
Многоточечная система подачи первичного воздуха.
Многоточечная система подачи вторичного воздуха.
Регулятор подачи воздуха с электромеханическим приводом.
Система поставки топлива:
- Подающий шнек в комплекте с двигателем с регулируемой скоростью
- Основа бункера
- Основа горелки из чугуна
- Система самогашения
Панель управления
Предназначена для автоматического управления оборудованием с запуском, выключением и циклами безопасности. Панель IP55 сконструирована для управления 1 котлом.
Автоматический загрузчик
для загрузки топлива в котел, Ø900 мм, цилиндрической формы, укомплектован индикатором уровня, дверцей для проверки.
Расширительный бак
укомплектован кожухом и электрическим сопротивлением для тепловой емкости 400 л. С заливочной группой для одного котла.
Система дымоудаления:
Центробежный дымосос
высокопроизводительное устройство для удаления дыма высокой температуры с самоочищающимися плоскими лопастями, с двигателем, установленным на салазки и предохранителем.
Набор деталей для соединения - Бойлер - Мульти-циклон - Аспиратор дыма - Дымовая труба
Мульти-циклон
для очистки дымовых газов инверсионного типа. Эффективность очистки до 85%. Вертикальная установка с люками для периодической очистки с емкостью для золы из нержавеющей стали.
Секционный дымоход
из горячекатаной оцинкованной стали с отбортованными краями и фланцами для соединения болтами, люком, кронштейнами, стяжками, зажимами и тросами. Высота 13,5 м, ø 400 мм.
