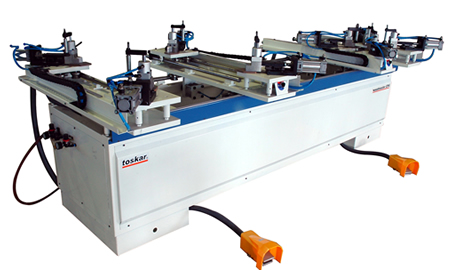

TOSKAR модель CP-4

Предназначен для сборки рамочных фасадов на круглые шканты, из погонажных заготовок запиленных под углом 45° в вертикальной плоскости. Пресс - станина с круглыми направляющими, на которых установлены два суппорта.

Правый суппорт закреплен, второй имеет возможность устанавливаться под размер заготовки. На каж-дом из суппортов по две площадки, с установленными на каждой из них по два пневмо-прижима. На пресс (в зажимные устройства горизонтального пневмо-прижима) устанавливаются заготовки со вставленными шкантами.

Пневмо-прижимы установлены под углом 45° к плоскости заготовки, что позволяет одним движением певмо-прижимов осуществить сборку рамки. В вертикальной плоскости рамка удерживается дополнительными пневмо-прижимами.

• Четыре вертикальных пневматических прижима
• Четыре горизонтальных пневматических прижима
• Ручное позиционирование левого суппорта
• Управление осуществляется педалью

Технические характеристики:
