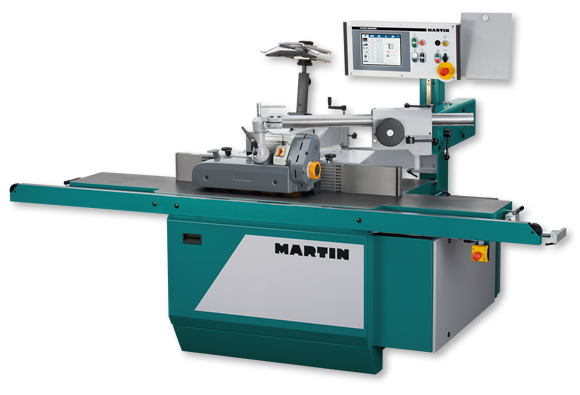

MARTIN модель T27 FleX
Сделать запрос
В T27 FleX для работы можно использовать до шести моторизированных и управляемых осей. В зависимости от выбранной комплектации, кроме высоты и угла фрезерования, можно также контролировать глубину фрезерования, подающую щеку, открывание проема стола и регулировку по высоте суппорта автоподатчика с помощью системы управления. В системе управления можно сохранять до 1000 характеристик инструментов и 1000 программ. Эффективная поисковая функция, а также функция группировки и функция выделения избранного оказывают поддержку при целенаправленном выборе данных.
В базовой комплектации выверка направляющей линейки выполняется с помощью легкодоступного маховика по цифровому индикатору, регулировка подающей щеки выполняется отдельно также посредством маховика по шкале и нониусу.
Если базовые станки T27 оснащены уникальной и надежной системой быстрой замены DornFix от MARTIN, то дополнительно можно выбрать систему HSK с пневмозажимом. Это можно рекомендовать в случае, если предполагается использовать фрезерный станок в качестве эффективного дополнения к обрабатывающему центру с ЧПУ. Кроме HSK 85 „PowerLock" можно также выбрать систему HSK 63F. Благодаря этой технике, теперь без проблем, можно использовать предназначенные для обрабатывающего центра с ЧПУ инструменты непосредственно на традиционном фрезерном станке и тем самым освободить дорогостоящее оборудование от выполнения продольного фрезерования, потребляющего большую мощность.
Основные технические данные:
| Память инструмента | 500 |
| Программная память | 100 |
| Мощность двигателя | 5 / 6 кВт |
| Диапазон наклона | 2 x 46° |
| Ход шпинделя | 150 мм |
| Частоты вращения | 3000 / 4000 / 5000 / 6000 / 8000 / 10000 об. / мин. |
| Вес: около | 1200 кг |
Технические характеристики:
| Мощность двигателя | 5/6 кВт |
| - опция: | 7,5 / 9,5 кВт |
| Диапазон наклона | 2 x 46° |
| Регулировка высоты шпинделя | 150 мм |
| 125 мм (двигатель 7,5 / 9,5 кВт) | |
| 160 мм (HSK - интерфейс T2770) | |
| Частоты вращения | 3000 / 4000 / 5000 / 6000 / 8000 / 10000 об/мин |
| - опция: плавная регулировка частоты вращения | 1000 - 12000 об/мин |
| Проем стола | 225 / 205 / 160 / 106 / 74 мм |
| - опция: электропривод системы открывания стола min.- max. | 70 - 250 мм |
| Пульт управления: | на уровне глаз, наклонный, поворотный в 2 направлениях |
| Управление: | Power PC |
| Система управления: | Touch-Screen 5,7" (145 мм), TFT, глубина цвета 8 бит |
| - опция: | Touch-Screen 10,4" (264 мм), TFT, глубина цвета 16 бит |
| Разрешение индикации | 0,05 мм / 0,01° |
| Точность позиционирования | ± 0,025 мм / ± 0,005° |
| Диаметр всасывающего воздухопровода | |
| станок | 120 мм |
| напр. линейка | 120 мм |
| Выброс пыли согласно DIN 33893 | |
| Со стороны подачи | 0,34 мг/м3 |
| Со стороны приема | 0,28 мг/м3 |
| Уровень шума согласно DIN EN ISO 11202 | |
| Холостой ход | 68,6 дБ(A) |
| Обработка | 84,6 дБ(A) |
| Вес: | около 1200 кг |
Советуемые принадлежности:
- T2703-a - Плавная рег-ка частоты вращ. с эл.приводом 7,5 кВт (10 л.с.)
- T2715-a - Позиционируемый сервоприводом суппорт автоподатчика
- T2714-a - Электропривод системы открывания стола
- T2712-a - Позиционирование направляющей линейки сервоприводом
- T2710-a - Система управления 10,4" (264 мм) Touch-Screen для T27 Fix и T27 FleX
- T2731-a - Удлинитель стола, с двух сторон, с выдвижной опорой заготовки, длина прим 3000 мм
- T2740-a - Защитное ограждение тип CENTREX
- T2742-a - Интегральные щеки линейки
