Новая модель startech 27 SCM — с 27 шпинделями

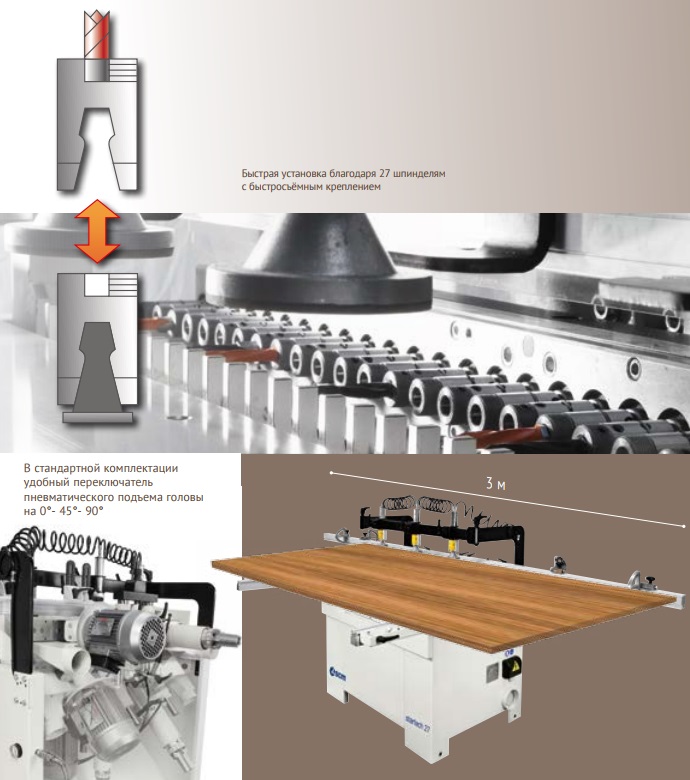

Богатая базовая комплектация: укомплектован всеми опциями такими как: пневматический поворот сверлильной головы, быстросъемными втулками, боковвой линейкой L=3м с флажками-упорами для позиционирования деталей
.jpg)

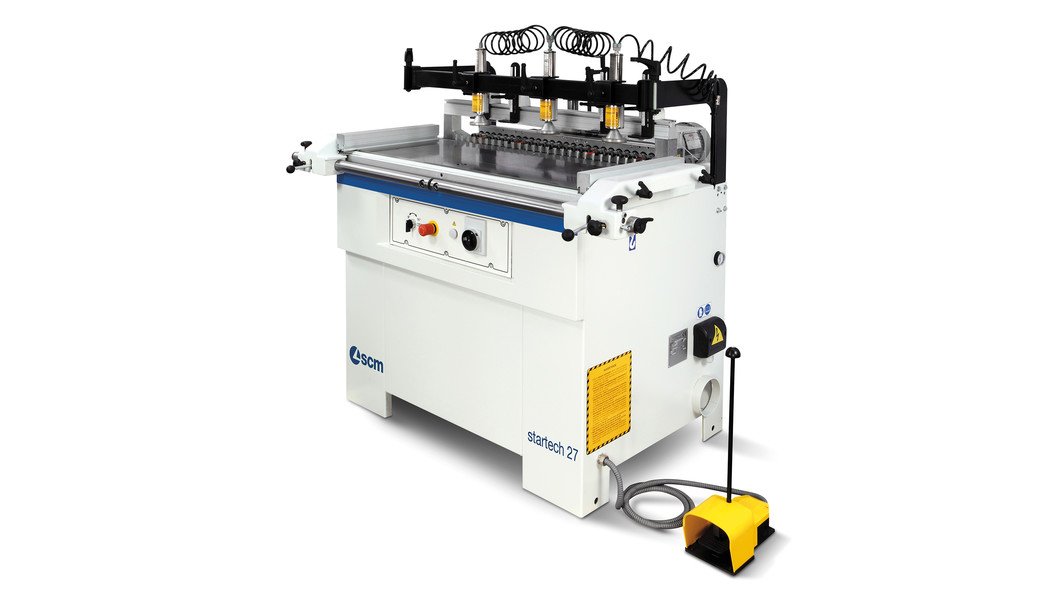

Сверлильно-присадочный станок с одной сверлильной группой для работы с заготовками из дерева или аналогичных материалов. На станке можно выполнять сверление горизонтальных и вертикальных отверстий, а также отверстий под углом 45°.
Станина и рабочий стол
Конструкция сделана из гнутых и сварных стальных пластин; обеспечивает большую поверхность для укладывания заготовки.
Конструкция портала
Выполнена из стали большой толщины и имеет настройку глубины, что позволяет легко выдерживать рабочие нагрузки. Пневматические цилиндры обеспечивают прижим заготовок во время процесса обработки.
Рабочая группа
Сверлильная группа со шпинделями для быстросменных цанговых патронов (межцентровое расстояние 32 мм). Алюминиевая конструкция с зубчатой передачей. Перемещение сверлильной группы осуществляется за счет пневматического поршня.
Заготовки и перемещение сверлильной группы

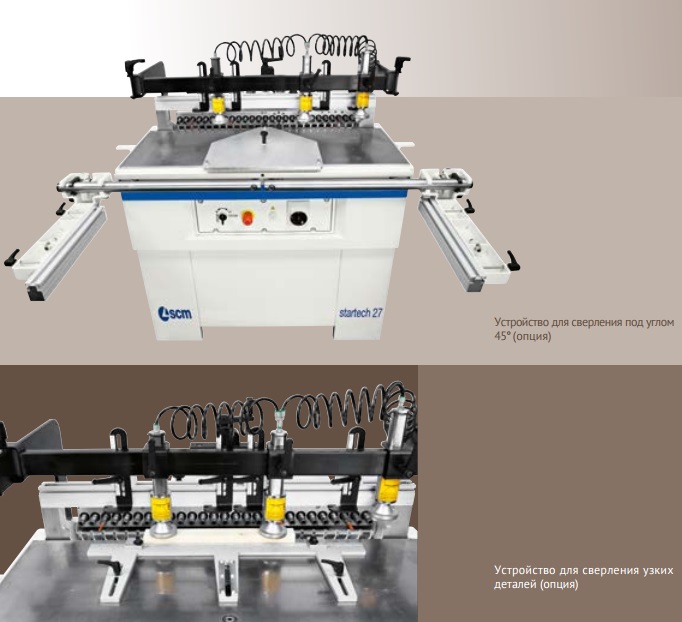

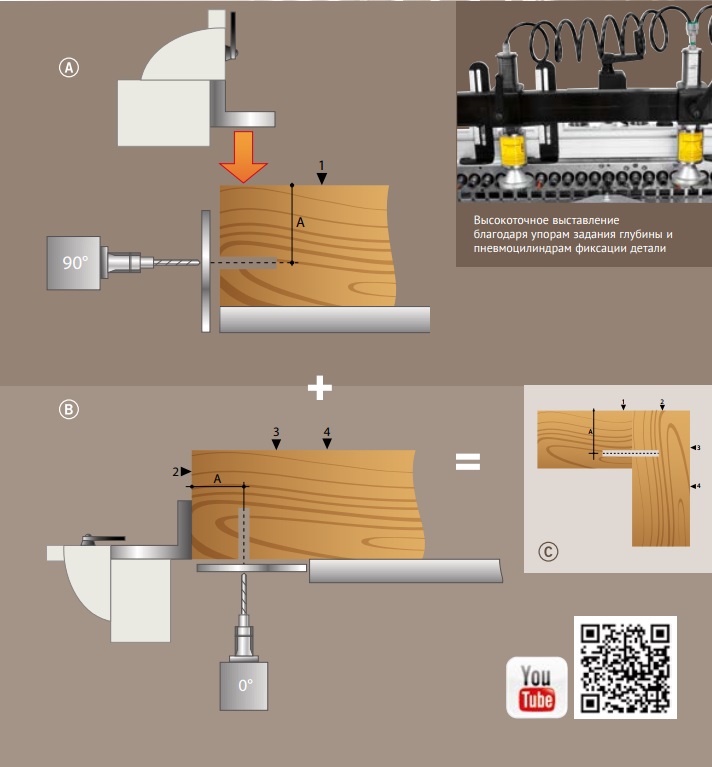

Автоматическое перемещение сверлильной группы в вертикальное или горизонтальное положение, а также в положение под углом 45° с фиксацией.

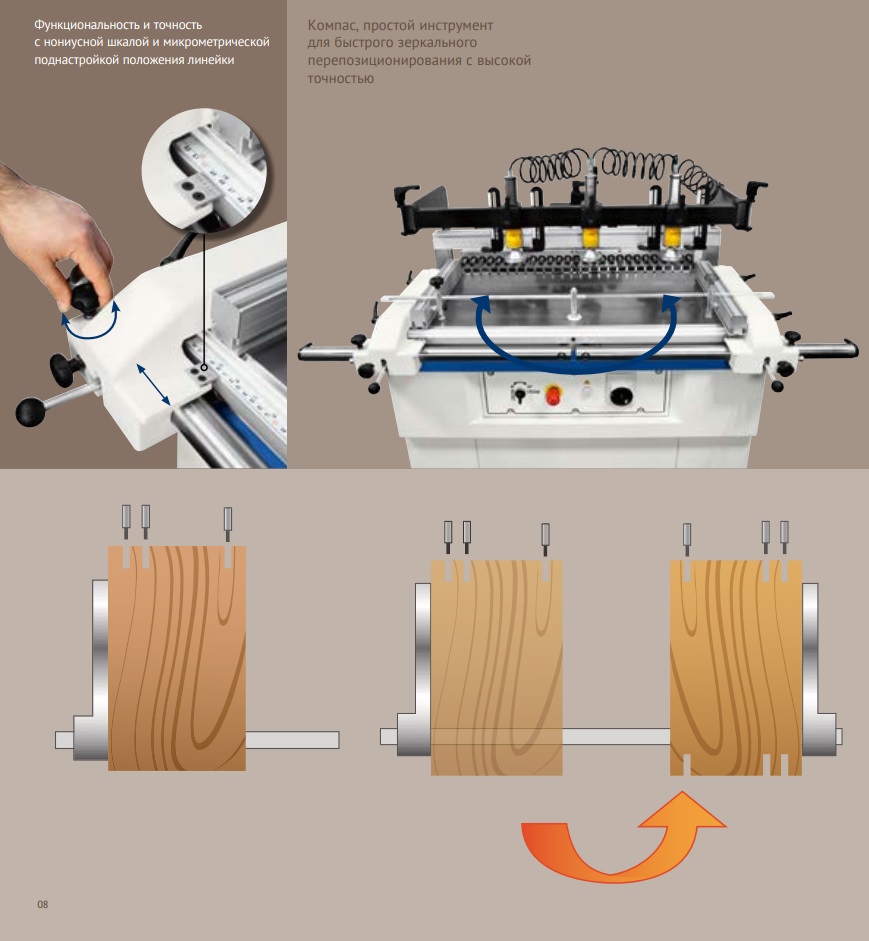

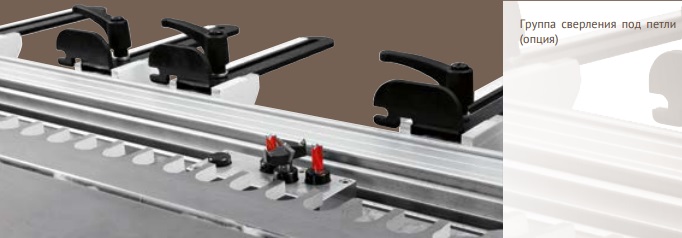

Задние упоры, боковые упоры и расширительная линейка для обеспечения максимальной точности в процессе работы.

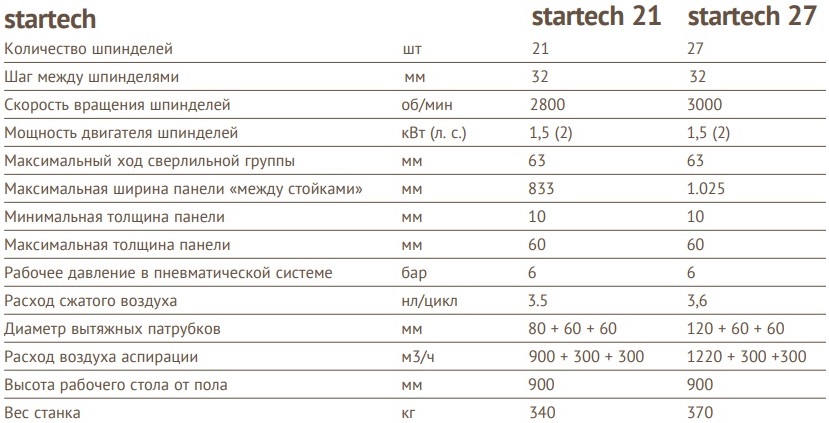

| Технические характеристики | Startech 27 | |
| Сверлильная группа | ||
| Количество шпинделей | шт. | 27 |
| Расстояние между центрами шпинделей | мм | 32 |
| Частота вращения шпинделей | об/мин | 2800 |
| Мощность двигателя шпинделей | кВт | 1,8 |

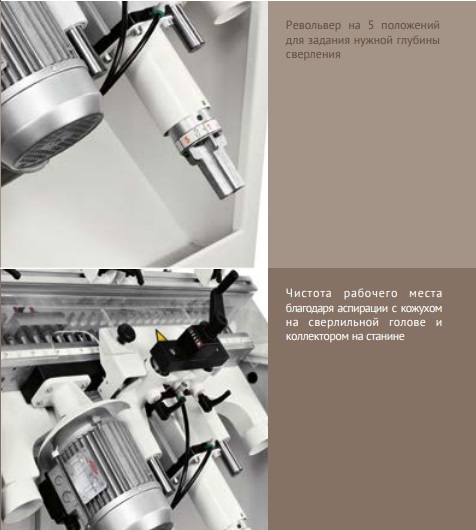

| Количество предустановок глубины сверления на револьверной головке | шт | 5 |
| Максимальный ход сверлильной группы | мм | 70 |
| Максимальная длина инструмента | мм | 80 |
| Максимальный диаметр инструмента за пределами гребенки | мм | 40 |
| Заготовка/щитовая деталь | ||
| Максимальная высота горизонтального сверления | мм | 60 |
| Максимальная ширина под порталом | мм | 1025 |
| Максимальное расстояние вертикальных отверстий от края заготовки | мм | 150 |
| Минимальная толщина плиты | мм | 10 |
| Максимальная толщина плиты | мм | 85 |
| Установка станка | ||
| Давление сжатого воздуха | бар | 6 |
| Потребление сжатого воздуха | л/цикл | 3,6 |
| Диаметр аспирационного патрубка | мм | 80+60+60 |
| Скорость потока воздуха аспирации | м/с | 30 |
| Потребление воздуха | м3/ч | 1466 |
| Размеры рабочего стола | мм | 1096 x 407 |
| Высота рабочего стола от пола | мм | 900 |
| Транспортные размеры станка | мм | 1460 х 940 х 1060 |
| Масса станка | кг | 386 |
