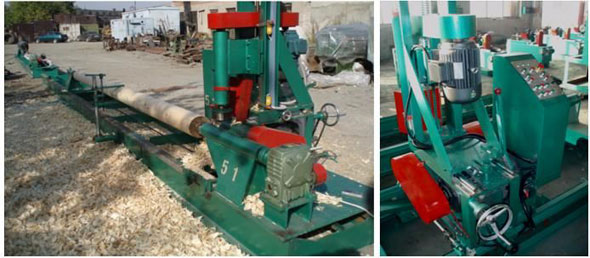

Станок оцилиндровочный "Терем-8000 М"

Станок оцилиндровочный "Терем-8000 М" предназначен для изготовления оцилиндрованного бревна. В виде сырья, можно использовать, помимо пиловочника, брус, брёвна с повышенной кривизной, сучковатостью и конусностью («морковник»).

Узлы станка, расположены на раме длинной 10 метров, состоящей из четырёх частей. Бревно зажимается между приводной передней бабкой и подвижной задней бабкой. Обдирочный и чистовой фрезерные узлы, находятся на каретке, приводимой двумя цепями и мотор - редуктором

Точность геометрии изделий обусловлена тем, что каретка перемещается по высокоточным мощным призмовидным рельсам, а так же за счёт применения поддерживающего люнета, исключающего провисание бревна.

Заготовка подаётся так же, как на пример, на раму ленточнопильного станка - с бревнотаски, накопителя или кран - балкой и центруется гидравлическими домкратами.

Обдирочная фреза уменьшает диаметр бревна за один проход до 80 мм и работает одновременно с чистовой фрезой. Исключена возможность неверной установки оператором ножей и качество поверхности зависит только от заточки инструмента (периодичность заточки 25-30 м3 по выходу). Применены легко затачиваемые бланкетные ножи (сталь HSS).

Оптимальные режимы резания подбираются оператором за счёт изменения частотными преобразователями (фирма LG), скоростей подач и изменения скоростей вращения бревна и чистовой фрезы.

Производительность станка, в первую очередь зависит от организации подачи бревна и качества сырья и составляет 3, 5 - 6 м3 в смену.

Станок поставляется в комплекте с инструментом и технологией сборки домов. В виде опций пильный узел для выборки компенсационного паза и пусконаладочные работы.

Станок оцилиндровочный Терем-8000

Технические характеристики:

Длинна бревна 1000-8100 мм
Максимальный диаметр заготовки 500 мм
Диаметр оцилиндрованного бревна 160-320 мм
Скорость перемещения каретки 0-4 м/мин
Скорость перемещения фрезы при выборки «чашки» 0-4 м/мин
Частота вращения бревна 32, 42, 50 об/мин
Частота вращения обдирочной фрезы 4000 об/мин
Частота вращения чистовой фрезы 3200, 4000 об/мин
Мощность привода обдирочной фрезы 15 кВт
Мощность привода чистовой фрезы 3 кВт
Мощность привода вращения бревна 1,5 кВт
Мощность привода перемещения каретки 0,18 кВт
Мощность привода перемещения при выборке «чашки» 0,18 кВт
Установочные размеры станка 10000х1000
Масса станка 1560 кг

Станок оцилиндровочный Терем-8000

Станок оцилиндровочный Терем-8000

"Терем-8000М" выпускается с 2004 года. Конструкция станка неоднократно менялась, с учётом пожеланий заказчиков, для повышения производительности и эксплуатационных качеств. Предлагаемая модификация станка является результатом работы многих специалистов. Для увеличения рентабельности домостроительного участка, рекомендуется использование станка, совместно с ленточнопильным станком и линией оптимизацией (или частью линии).

Станок перевозится а/м Бычок (а на малые расстояния а/м Газель) или в 5ти тонном контейнере.

Станок торцовочный T320

Станок торцовочный T320Станок торцовочный Т 320 предназначен для чистовой торцовки бревна. Чистовая торцовка позволяет избежать трудоемких ручных операций при сборке сруба на площадке, обеспечить исключительное совпадение геометрических размеров бревен, получить идеальное качество торцов. При использовании станка в составе линии оптимизации чистовой торец бревна служит точкой отсчета для фрезерования венцовых чашек.

Защищённый кожухом, пильный узел перемещается по горизонтальным прецизионным направляющим, приводимый мотор редуктором и цепной передачей. Конструкция проста и надёжна. Имеет увеличенный вдвое обратный ход. Необходимые рольганги поставляются дополнительно, в комплект станка не входят.

Станок торцовочный T320

Технические характеристики станка

В торцовочном станке Т320 обрабатываются заготовки диаметром 160-320 мм
Мощность привода пилы 11 кВт
Мощность привода каретки пилы 0,18 кВт
Диаметр пильного диска 900 мм

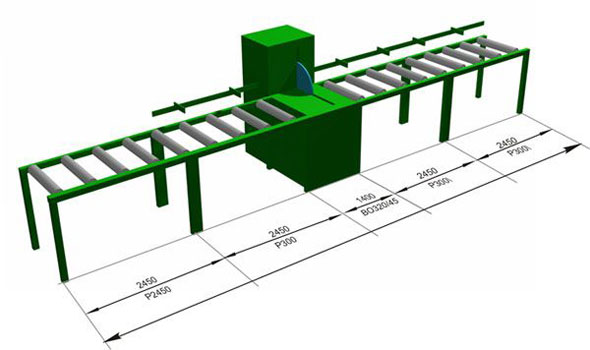

Станок для выборки чашки ВО 320/45

Станок для выборки чашки ВО 320/45Станок ВО 320/45 «чашкорез» предназначен для фрезерования венцовой чашки. Станок позволяет фрезеровать чашку под углом 90, 45 и -45 градусов. Это дает возможность применять различные, архитектурные решения при проектировании интерьеров и фасада строения. Кроме того, увеличивается производительность домостроительного участка не менее, чем на 10% (при нарезки «чашки» на оцилиндровочном станке, требуется около 2х минут на бревно).

При фрезеровании чашки бревно жестко фиксируется в станке. Подача фрезы осуществляется через мотор-редуктор с возможностью изменения скорости подачи частотным преобразователем. Скорость обратной подачи удвоена. Фрезерный узел перемещается по высокоточным прецезионным направляющим. Привод цепной, не требующий обслуживания. Рез чистый, без сколов.

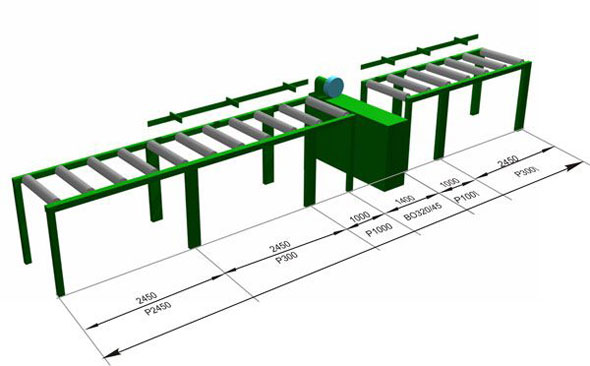

В комплект станка входит весь необходимый режущий инструмент, а с 2007 года, и установочные рольганги, длинной 1м, имеющие по два откидных  упора, определяющие расстояние от торцы бревна, до оси чашки. Приставные рольганги поставляются за дополнительную плату. Используются сменные бланкетные ножи.

Станок для выборки чашки ВО 320/45

Технические характеристики станка

Мощность привода фрезы 3 кВт
Диаметр выбираемой чашки под прямым углом 160-340 мм
Диаметр выбираемой чашки под углом 45°, 160-320 мм
Мощность привода перемещения фрезерного узла 0,18кВт
Частота вращения фрезы 3000, 4000 об/мин

Станок для выборки паза ВС-1

Станок для выборки паза ВС-1

Необходимость сращивания бревна возникает в случаях, когда длина стены превышает длину бревна. В стыкуемых торцах нарезаются вертикальные пазы 70х70мм, и при укладке бревен в паз внедряется брусок 70х140 мм, с утеплителем.

Данный паз также нарезается в торцах бревен для монтажа в проемах окон и дверей. При усадке сруба после монтажа окна и двери имеют возможность перемещаться по пазу, не деформируясь.

Принцип действия: фрезерный узел перемещается вертикально, по прецезионным направляющим посредством мотор редуктора и цепной передачи.

Станок укомплектован режущим инструментом. Применяются сменные бланкетные ножи. Рольганги поставляются дополнительно, в комплект станка не входят.

Технические характеристики станка

Мощность привода фрезы 3 кВт
Мощность привода каретки фрезы 0,18 кВт
Частота вращения фрезы 3000 об/мин
Комплектация фреза с ножами

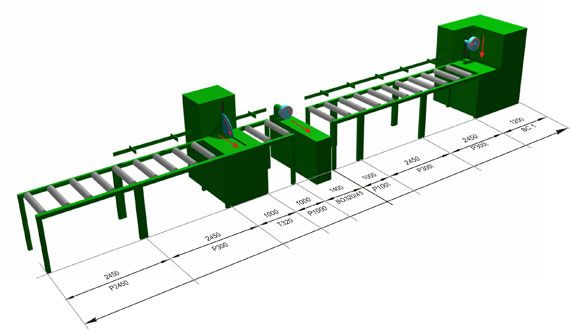

Линия оптимизации «Терем»

Компанией «Олмая» разработана линия оптимизации «Терем» для работ в комплексе с оцилиндровочным станком  «Терем 8000М» или любыми другими типами станков, в том числе проходного (роторного) типа. При изготовлении срубов на оцилиндровочных станках, теряется время на выборку чашки, нет возможности торцевать бревно и выбирать паз для сращивания по длине. Для оптимизации этих процессов была разработана данная линия. Основное преимущество данной линии, помимо увеличения производительности состоит в том, что все  обработанные детали имеют абсолютно одинаковые геометрические размеры. Линия  включает три станка: торцовочный станок Т320, станок для выборки чашки (в том числе под углом) ВО320/45 и станок для выборки паза ВС1. В сборе с рольгангами, эти станки образуют линию, но они могут поставляться и отдельно.

При покупке нашего оборудования, Вы в качестве подарка получаете программное обеспечение, позволяющее получать полную разбревновку сруба. Точные размеры всех компонентов дома позволяют Вам использовать все обрезки, не минуемо возникающие при оцилиндровке. По мимо увеличения производительности, увеличивает и рентабельность участка в целом. Кроме того, Вы выдаёте продукцию совершенно иного уровня - «конструктор» соберётся всегда!  И так, Вы выпускаете «погонаж», а все остальные операции выполняются на линии.

Состав линии:

  1. Станок торцовочный «Т320»
  2. Станок для выборки чашки «ВО320/45»
  3. Рольганги Р2450, Р3001, Р3002
  4. Станок для выборки паза «ВС-1»

Линия оптимизации Терем

Принцип работы линии:

  1. Произвести предварительную торцовку бревна
  2. Продвинуть бревно до откидного упора и произвести выборку 1й «чашки»
  3. Продвинуть бревно до откидного упора, определяющего длину бревна и произвести торцовку
  4. Продвинуть бревно до расположенного слева от чашкореза откидного упора и произвести выборку 2й «чашки»
  5. При необходимости сращивания бревна в торце производится выборка вертикального паза. Данная операция выполняется, так же при необходимости выборки паза для оконных и дверных блоков.

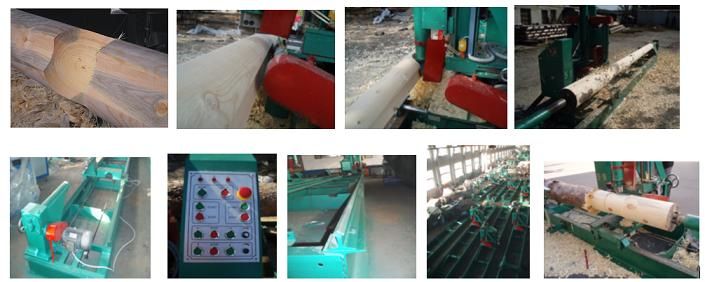

Принцип работы линии Принцип работы линии Принцип работы линии Принцип работы линии
Предварительная торцовка Выборка 1й чашки Торцовка в размер Выборка 2й чашки
Принцип работы линии Принцип работы линии Принцип работы линии Принцип работы линии
Выборка паза для сращивания Выбранный паз Внешний вид линии Линия в комплекте со станком проходного типа

Рольганги Р2450, Р3001

Рольганги Р2450, Р3001Рольганг Р2450 является вспомогательным. Стыкуется со всеми элементами линии оптимизации. Не имеет упоров, позиционирующих бревно. Предназначен удлинять рольганги Р3001 и Р3002. А так же Р1000 и Р1001, входящих с 2007 года в комплект к ВО320/45, в случае его использования отдельно, в не составе линии.

Рольганг Р3001 (приемный, 1 шт.) стыкуется со всеми элементами линии оптимизации, имеет позиционирующий бревно упор и расположенные на нём 4 откидных упора, определяющие длину. Необходим при работе с торцовкой Т320.

Рольганг Р3001 (промежуточный, 2 шт.) стыкуется со всеми элементами линии оптимизации, имеет позиционирующий бревно упор, который регулируется по горизонтали, и расположенные на нём 4 откидных упора, определяющие длину. Неободим при работе со станком для выборки паза ВС1.
